化纤袋式中效过滤器在高湿环境下容尘性能与结构稳定性的实验研究

化纤袋式中效过滤器在高湿环境下容尘性能与结构稳定性的实验研究

化纤袋式中效过滤器以镀锌钢板或铝合金型材为外框，内部由多排化纤无纺布缝制的袋状滤料构成，属于中效级别的空气过滤部件，广泛用于集中空调与洁净系统的中级过滤段。它的袋式展开结构在同等迎风面积下可获得数倍于平面滤料的过滤面积，因而在效率与阻力之间取得较好的平衡。

在纺织印染、食品加工、冷链仓储、地下空间通风以及南方地区的空调机房中，过滤段常年处于相对湿度偏高的气流中。此时滤料吸湿、粉尘潮解与微生物滋生会同时作用于滤袋，使容尘能力与结构刚度出现不同于干燥工况的变化。本文以实验数据为基础，讨论这类变化的表现形式、量化方法与工程应对措施。

一、高湿工况的工程背景与过滤需求

空气过滤段的实际含湿量由新风状态与工艺散湿共同决定。长江中下游地区的梅雨季节，空调箱内相对湿度常维持在 80% 以上；印染车间与蒸煮工序附近的回风相对湿度可达 90% 以上，且伴随大量水溶性盐类粉尘。这些条件对过滤器的要求已超出常规样本参数的覆盖范围。

高湿对袋式过滤器的作用可归纳为三条路径：滤料纤维吸湿后模量下降、袋体长度与袋口尺寸发生改变；潮解性粉尘在滤料表面形成致密泥膜，阻力上升速率明显加快；湿润滤层为霉菌与细菌提供繁殖条件，带来二次污染风险。这三条路径构成实验研究的主线。

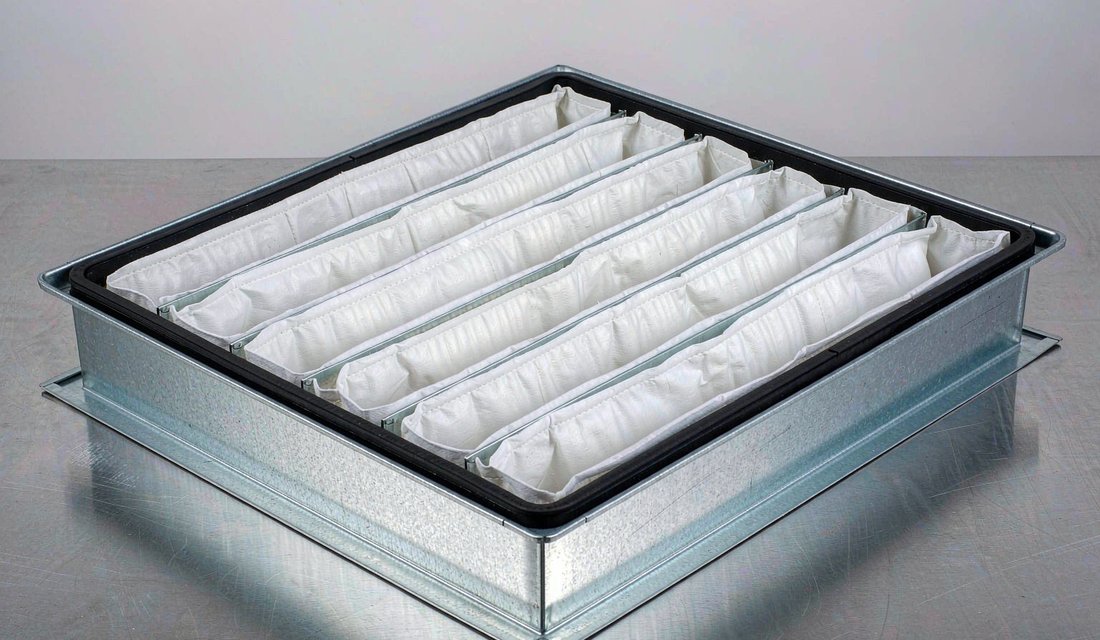

图1 化纤袋式中效过滤器成品外观

二、结构组成与材料构成

化纤袋式中效过滤器由外框、支撑骨架、袋状滤料与密封条四部分构成。外框厚度多为 0.8~1.2 mm 的镀锌钢板或 1.0 mm 铝合金型材，袋体以聚酯或聚丙烯无纺布缝制为 3~8 个，袋间以金属或塑料分隔条保持间距，防止运行中相互贴合而损失有效面积。

材料选择直接决定高湿下的稳定性。聚丙烯纤维的吸湿率低于 0.1%，尺寸变化小，适合长期高湿场合；聚酯纤维吸湿率约 0.4%~0.8%，但挺度与耐温性较优，适合含湿量波动较大的系统。外框镀层厚度与密封条闭孔率同样影响长期表现，选材时需一并核对。

三、主要技术参数与规格系列

常用化纤袋式中效过滤器的过滤级别覆盖 F5~F9（EN 779 分类）以及 ISO 16890 的 ePM10、ePM2.5 与 ePM1 区间，对 0.4 μm 颗粒的计数效率大致在 40%~95% 之间。袋数、袋长与滤料克重的组合决定初阻力与容尘量，工程中需按风量、允许阻力上限与更换周期综合选取。

需要说明的是，样本参数均在标准试验风量与标准试验尘条件下测得。若运行环境含湿量偏高或粉尘以水溶性盐类为主，阻力增长曲线会明显偏离样本值，选型时宜预留 25%~35% 的阻力裕量，并优先选择疏水处理的滤料，常见规格参数见表1。

规格代号	过滤级别	袋数(个)	单袋尺寸(宽×长,mm)	额定风量(m³/h)	初阻力(Pa)	滤料克重(g/m²)	标称容尘量(g)
CR-F5-6	F5	6	600×350	2800	55~70	220	350~450
CR-F7-6	F7	6	600×350	3000	80~100	260	450~600
CR-F7-8	F7	8	600×400	4000	85~110	260	600~780
CR-F8-8	F8	8	600×400	4200	100~130	300	650~820
CR-F8-10	F8	10	600×400	5000	105~140	300	800~980
CR-F9-8	F9	8	592×400	4000	130~160	320	700~900

表1 化纤袋式中效过滤器常见规格与主要参数

四、实验装置与试验方案

试验在符合 GB/T 14295-2008《空气过滤器》要求的风道试验台上进行，风道配置变频风机、高效后过滤器、发尘装置与等速采样段。为模拟高湿工况，在过滤器上游增设电极加湿段与表冷除湿段，通过 PID 调节使过滤器入口相对湿度稳定在设定值，波动控制在 ±3% 以内。

试验尘采用 ASHRAE 52.2-2017 规定的标准试验尘，另配置一组含 30% 氯化钠与 20% 硫酸钠的水溶性混合尘，用于模拟潮解性粉尘。每组工况取 3 台同规格样品，连续运行至阻力达到初阻力 2 倍或累计运行 1000 h，期间定时记录阻力、效率与质量增量，工况矩阵见表2。

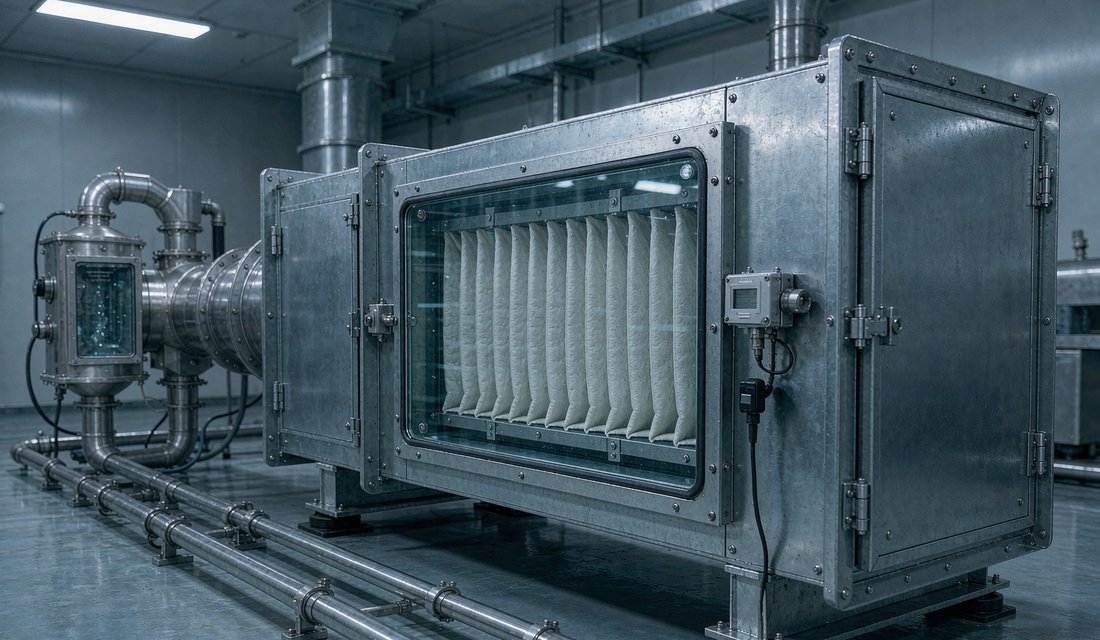

图2 带加湿段的过滤器性能测试风道

工况编号	入口相对湿度	入口温度(℃)	试验尘类型	面风速(m/s)	终止条件
H40	40%±3%	23±2	标准试验尘	1.2	阻力达初阻力 2 倍
H60	60%±3%	23±2	标准试验尘	1.2	阻力达初阻力 2 倍
H80	80%±3%	23±2	标准试验尘	1.2	阻力达初阻力 2 倍
H95	95%±3%	23±2	标准试验尘	1.2	阻力达初阻力 2 倍
H80-S	80%±3%	23±2	水溶性混合尘	1.2	阻力达初阻力 2 倍
H95-S	95%±3%	23±2	水溶性混合尘	1.2	阻力达初阻力 2 倍

表2 高湿工况试验矩阵

五、滤料吸湿行为与尺寸变化

滤料吸湿率按 GB/T 12704.1-2009 的透湿杯法测定，尺寸变化参照纺织品水洗尺寸稳定性的测定方法。结果显示，聚丙烯滤料在 95% 相对湿度下平衡吸湿率仅 0.08%，经向与纬向尺寸变化均小于 0.2%；聚酯滤料平衡吸湿率为 0.72%，袋长 600 mm 的袋体伸长量约 2.4 mm。

尺寸变化虽在数值上不大，但对袋口张紧状态有明显影响。袋体伸长后袋底向出风侧偏移，袋间间距缩小，局部迎面风速升高，长期运行会出现袋底与骨架摩擦的痕迹。试验中观察到，95% 湿度下运行 1000 h 后，聚酯袋体的松弛量比聚丙烯袋体高出约 1.6 倍，数据见表3。

滤料类型	相对湿度	平衡吸湿率(%)	经向尺寸变化(%)	纬向尺寸变化(%)	袋体伸长量(mm)	挺度保持率(%)
聚丙烯	60%	0.05	0.05	0.04	0.3	97
聚丙烯	95%	0.08	0.18	0.15	1.1	93
聚酯	60%	0.41	0.22	0.19	1.0	95
聚酯	95%	0.72	0.86	0.74	2.4	86
聚酯(疏水处理)	95%	0.35	0.41	0.36	1.3	92

表3 不同滤料在高湿条件下的吸湿与尺寸变化

六、高湿条件下的阻力增长与容尘量

阻力增长曲线随湿度升高呈现明显的加速趋势。以 F7、6 袋规格为例，40% 湿度工况下阻力达到初阻力 2 倍所需累计发尘量为 470 g；80% 湿度工况下降至 355 g；95% 湿度下进一步降至 268 g。含湿量上升使粉尘颗粒之间以及颗粒与纤维之间的液桥作用增强，滤层孔隙被更快填充。

水溶性混合尘的影响更为显著。95% 湿度配合水溶性粉尘时，累计发尘量仅 152 g 阻力即翻倍，滤料表面形成连续泥膜，部分袋体出现明显的板结区。此时过滤器的有效容尘量不足干燥工况的三分之一，更换周期需相应缩短，试验数据见表4。

工况	初阻力(Pa)	发尘 100 g 时阻力(Pa)	发尘 200 g 时阻力(Pa)	阻力倍增时发尘量(g)	容尘量保持率(%)
H40	92	118	146	470	100
H60	92	122	153	418	89
H80	93	128	164	355	76
H95	95	136	178	268	57
H80-S	93	132	172	241	51
H95-S	96	148	196	152	32

表4 不同湿度工况下的阻力增长与容尘量（F7、6 袋）

七、过滤效率的湿度敏感性

效率测试按 GB/T 6165-2008 与 ISO 16890-1:2016 的方法，采用 DEHS 气溶胶与凝结核粒子计数器，在 0.3 μm、0.5 μm 与 1.0 μm 三个粒径点分别计数。洁净滤料在 40%~95% 湿度区间内，效率变化幅度普遍在 2 个百分点以内，湿度本身对单纤维捕集机制的影响有限。

积尘后的情形有所不同。高湿条件下粉尘层含水，颗粒在滤料表面重新排列，效率在初期会出现 3~5 个百分点的抬升；但当泥膜干裂脱落时，效率可能瞬时下降。试验中 H95-S 工况在发尘 200 g 后出现 4.2 个百分点的效率波动，说明高湿工况的效率读数需要多次采样取均值。

工况	0.3 μm 效率(%)	0.5 μm 效率(%)	1.0 μm 效率(%)	发尘 200 g 后 0.5 μm 效率(%)	效率波动(百分点)
H40	52.6	78.4	93.1	81.2	1.4
H60	52.2	78.1	92.8	81.6	1.8
H80	51.8	77.6	92.4	82.0	2.3
H95	51.1	76.9	91.7	81.4	3.1
H95-S	50.4	75.8	90.6	79.6	4.2

表5 不同湿度工况下的分级计数效率

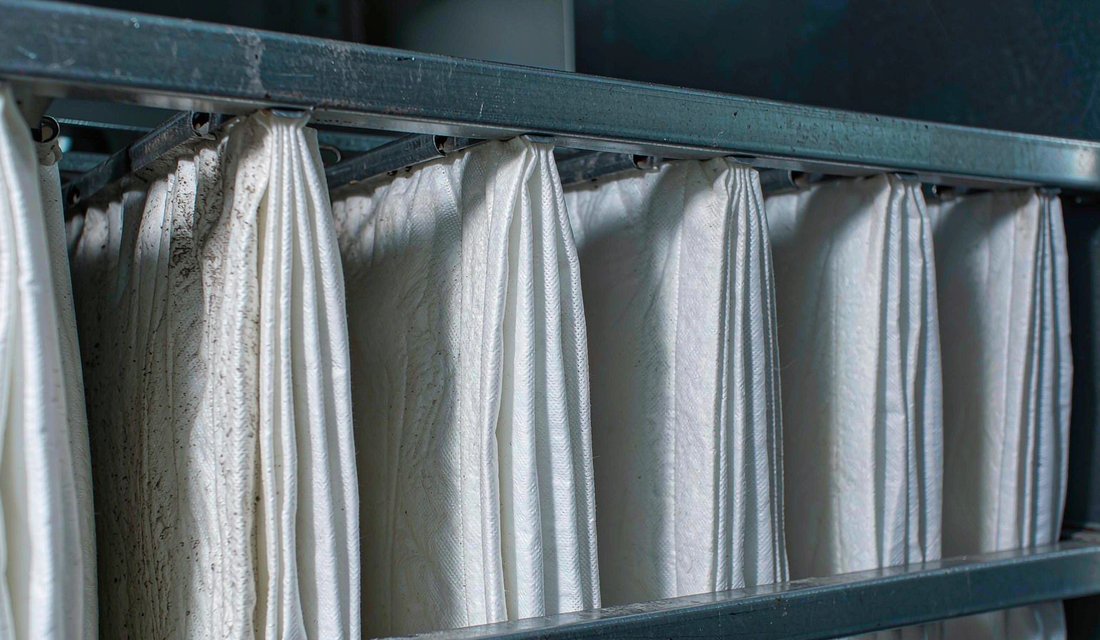

图3 高湿试验后滤袋表面的积尘与结块

八、结构稳定性考核

结构稳定性从外框刚度、骨架承载与接缝强度三个方面考核。外框在 2 倍初阻力静压下测量对角线变形量，镀锌钢板外框为 1.6 mm，铝合金外框为 2.1 mm，均在 3 mm 的判定限值内。骨架在高湿下需关注锈蚀，试验后镀锌骨架出现轻微白锈，未影响承载。

接缝强度按 GB/T 3923.1 的条样法测定，初始剥离强度为 31 N/50 mm，95% 湿度下运行 1000 h 后下降至 24 N/50 mm，降幅约 23%；采用热熔封边工艺的样品降幅仅 9%。这表明缝制工艺在高湿场合的裕量偏小，宜优先选用热熔或超声波焊接的袋体，结果见表6。

考核项目	试验条件	初始值	1000 h 后	变化率(%)	判定
外框对角线变形	2 倍初阻力静压	1.6 mm	1.8 mm	+12.5	合格
骨架承载挠度	均布载荷 120 Pa	3.2 mm	3.6 mm	+12.5	合格
缝制接缝剥离强度	95% 湿度、条样法	31 N/50 mm	24 N/50 mm	-22.6	临界
热熔封边剥离强度	95% 湿度、条样法	34 N/50 mm	31 N/50 mm	-8.8	合格
袋底疲劳	脉动 10⁵ 次	无裂纹	无裂纹	0	合格
密封条压缩永久变形	95% 湿度、72 h	8%	19%	+137	需复检

表6 高湿条件下的结构稳定性考核结果

九、微生物滋生风险与控制

湿润滤层为微生物提供了水分与营养源。参照 GB/T 24128 与 ISO 846 的防霉试验方法，对未处理滤料在 95% 湿度、28 ℃ 条件下培养 28 d，表面霉菌覆盖面积约为 35%；经抗菌整理的滤料覆盖面积低于 5%，差异明显。

微生物滋生不仅带来气味与二次污染，其代谢产物还会加速滤料水解。工程上可从三方面控制：在过滤段前设置表冷除湿，把入口相对湿度控制在 75% 以下；选用经过抗菌整理的滤料；在停机期间保持风机低速运行或设置干燥程序，避免滤袋长期处于静止湿润状态，对比数据见表7。

滤料处理方式	培养条件	霉菌覆盖面积(%)	细菌总数(CFU/g)	拉伸强度保持率(%)
未处理聚酯	95% RH、28 ℃、28 d	35	2.4×10⁴	81
抗菌整理聚酯	95% RH、28 ℃、28 d	5	3.1×10²	93
未处理聚丙烯	95% RH、28 ℃、28 d	22	1.1×10⁴	88
抗菌整理聚丙烯	95% RH、28 ℃、28 d	3	2.6×10²	95

表7 滤料防霉与抗菌性能对比

十、影响因素的敏感度分析

为区分各因素的贡献，按 L9(3⁴) 正交表安排试验，取相对湿度、滤料类型、面风速与粉尘吸湿性四个因素，每个因素设三水平，以阻力倍增时的累计发尘量作为评价指标。极差分析显示，相对湿度的极差为 152 g，粉尘吸湿性为 118 g，滤料类型为 46 g，面风速为 39 g。

由此可见，湿度与粉尘性质是主导因素，滤料类型与面风速的影响相对次要但不可忽略。面风速由 1.0 m/s 提高到 1.4 m/s 时，容尘量下降约 12%，原因在于气流对已沉积粉尘的剥离与再夹带作用增强。各因素的水平设置与极差结果见表8。

因素	水平 1	水平 2	水平 3	均值 1(g)	均值 2(g)	均值 3(g)	极差(g)
相对湿度	40%	70%	95%	452	372	300	152
粉尘吸湿性	标准尘	混合尘 30%	混合尘 50%	438	366	320	118
滤料类型	聚丙烯	聚酯	聚酯疏水	386	352	432	80
面风速	1.0 m/s	1.2 m/s	1.4 m/s	404	386	365	39

表8 正交试验因素水平与极差分析

十一、选型与运行管理建议

选型阶段应把含湿量作为独立输入条件。相对湿度长期高于 80% 的场合，宜选用聚丙烯基材或经疏水处理的聚酯滤料，袋体优先采用热熔封边；阻力裕量按 30% 预留，并在空调箱内配置除湿或再热手段，把过滤段入口相对湿度控制在 75% 以下。

运行阶段建议以压差趋势而非固定时长作为更换依据。可设置两级阈值：阻力达到初阻力 1.5 倍时准备备件，达到 1.8 倍时安排更换；同时按月记录过滤段前后压差与相对湿度，形成趋势曲线。表9 给出不同工况下的更换周期建议，供运维参考。

运行工况	入口相对湿度	粉尘浓度(μg/m³)	建议更换阻力阈值	参考更换周期(月)	巡检频次
常规舒适性空调	<60%	<100	2.0 倍初阻力	10~14	每季度
中等湿度工艺送风	60%~80%	100~200	1.8 倍初阻力	6~9	每两月
高湿车间回风	80%~95%	200~400	1.6 倍初阻力	3~5	每月
高湿伴水溶性粉尘	>90%	>400	1.5 倍初阻力	2~3	每半月

表9 不同湿度工况的更换周期建议

从实验结果看，高湿环境对化纤袋式中效过滤器的影响并非单一指标的下降，而是容尘、结构与卫生三条线索共同作用的结果。把含湿量纳入选型参数、把压差趋势纳入运维依据，是保持这类过滤器在潮湿工况下稳定运行的有效途径。
