化纤袋式中效过滤器以镀锌钢板或铝合金型材为外框，内部由多只化纤无纺布缝制的长袋构成，安装在集中空调系统的中级过滤段。商业综合体送风量大、运行时间长，过滤段压降在系统总阻力中占比可观，直接牵动风机能耗与末端送风的稳定性。

与产品样本给出的单一初阻力不同，实际运行压降随风量、积尘量与滤袋状态持续变化。本文结合风道台架实测数据与工程现场记录，梳理压降的构成、影响因素与变化规律，并讨论设计与运维阶段的取值方法。

一、集中送风系统的工况特点与压降要求

商业综合体通常由多台组合式空调机组承担裙楼商铺、中庭与影院的送风，单机风量常在 20000~60000 m³/h，风机全年运行 3000~4500 h。过滤段多设初效板式与中效袋式两级，中效段迎面风速按 2.0~2.5 m/s 控制。

集中送风系统的阻力预算通常按风机全压的 25%~35% 留给过滤段。若中效段实际压降超出预算，风机工作点沿性能曲线左移，风量下降，末端出现送风不足；反之预留过多，则徒增初投资与机房噪声。

二、结构组成与压降的形成机理

过滤器由外框、袋口压条、袋状滤料与分隔骨架构成。外框厚度多为 0.8~1.2 mm 镀锌钢板或 1.0 mm 铝合金型材，袋数以 3~8 只为常见，袋长 300~650 mm，袋间以金属丝或塑料条保持张开。

压降由三部分叠加：滤料本身对气流的黏性阻力与惯性阻力，袋口与框架的局部收缩损失，以及袋间气流分配不均带来的附加损失。洁净状态下滤料阻力占七成以上，积尘后滤饼阻力迅速上升并成为主导。

袋口收缩损失常被忽略。外框有效通风率多在 75%~85%，气流从滤袋口进入袋腔时截面突变，局部损失系数可达 0.4~0.8。若外框过窄或压条过厚，这部份损失在低阻力规格中占比会明显抬升。

阻力构成	洁净状态占比	积尘中期占比	超压状态占比	主要影响因素
滤料本体阻力	72%~78%	55%~62%	42%~50%	滤料克重、纤维细度、面风速
袋口与框架局部损失	12%~16%	10%~13%	8%~11%	有效通风率、压条厚度、安装缝隙
袋间气流分配附加损失	8%~12%	9%~13%	12%~16%	袋数、袋长、分隔骨架刚度
滤饼与粉尘层阻力	0~3%	18%~25%	30%~38%	粉尘粒径、含湿量、清灰状况

表1 化纤袋式中效过滤器压降构成的实测占比

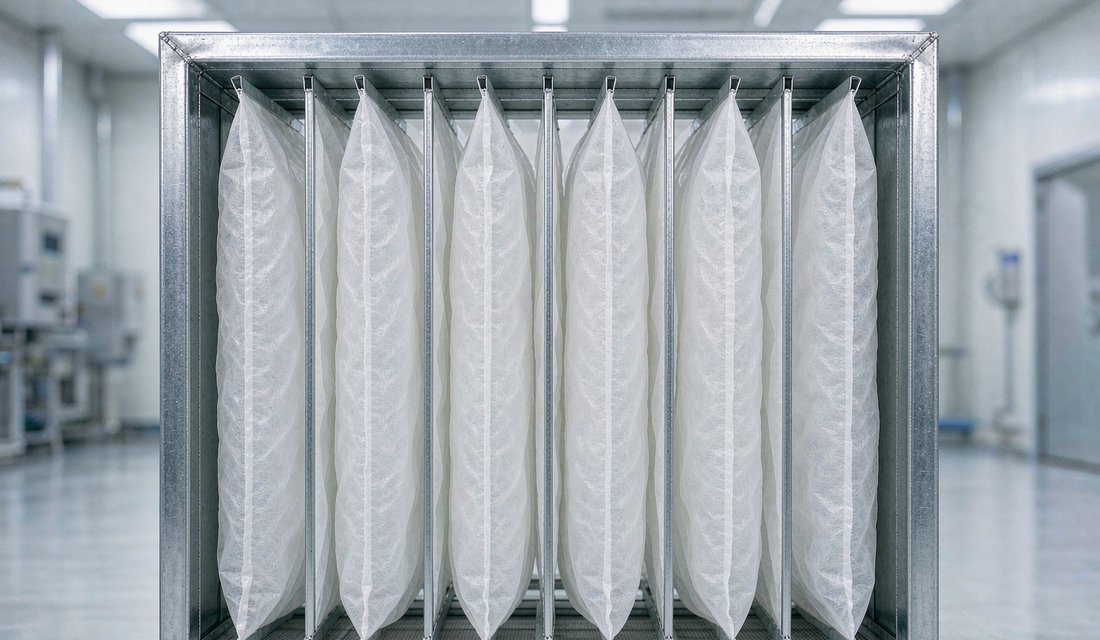

图1 化纤袋式中效过滤器成品外观

三、常见规格与技术参数

表2 汇总了商业综合体常用的几档规格。选型时需使额定风量对应的迎面风速落在 2.0~2.5 m/s，风速偏高会使压降按接近平方的关系增长，同时加剧袋体抖动与已积粉尘的二次飞扬。

效率等级可按 EN 779:2012 的 F7~F9 或 ISO 16890 的 ePM1、ePM2.5、ePM10 表述。国内项目多按 GB/T 14295-2008 的中效 3 级与中效 4 级验收，验收时应同时记录额定风量下的初阻力。

型号规格(mm)	袋数(只)	袋长(mm)	过滤面积(m²)	额定风量(m³/h)	迎面风速(m/s)	初阻力(Pa)	效率等级
592×592×600	6	600	4.6	2000	2.1	98	F7 / ePM2.5
592×592×600	8	600	6.1	2400	2.4	102	F8 / ePM1
592×592×380	6	380	2.9	1600	2.3	118	F7 / ePM2.5
287×592×600	3	600	2.3	1000	2.2	105	F8 / ePM1
490×592×650	5	650	4.2	1800	2.3	96	F9 / ePM1
592×287×600	4	600	3.0	1200	2.0	92	F7 / ePM10

表2 商业综合体常用化纤袋式中效过滤器规格与参数

四、试验装置与测试方法

试验在符合 GB/T 6165-2008 的风道台架上进行，风道截面 600 mm×600 mm，风机变频调节，过滤器前后各设均流板与静压环，压差由量程 0~500 Pa、精度 ±1% 的微压变送器采集。

风量以皮托管与热线风速仪交叉标定，每个工况稳定 10 min 后读数。积尘试验按 ASHRAE 52.2-2017 规定的试验粉尘分级加载，每级加载后测定压降与计重效率，直至达到 2 倍初阻力或 450 Pa 的上限。

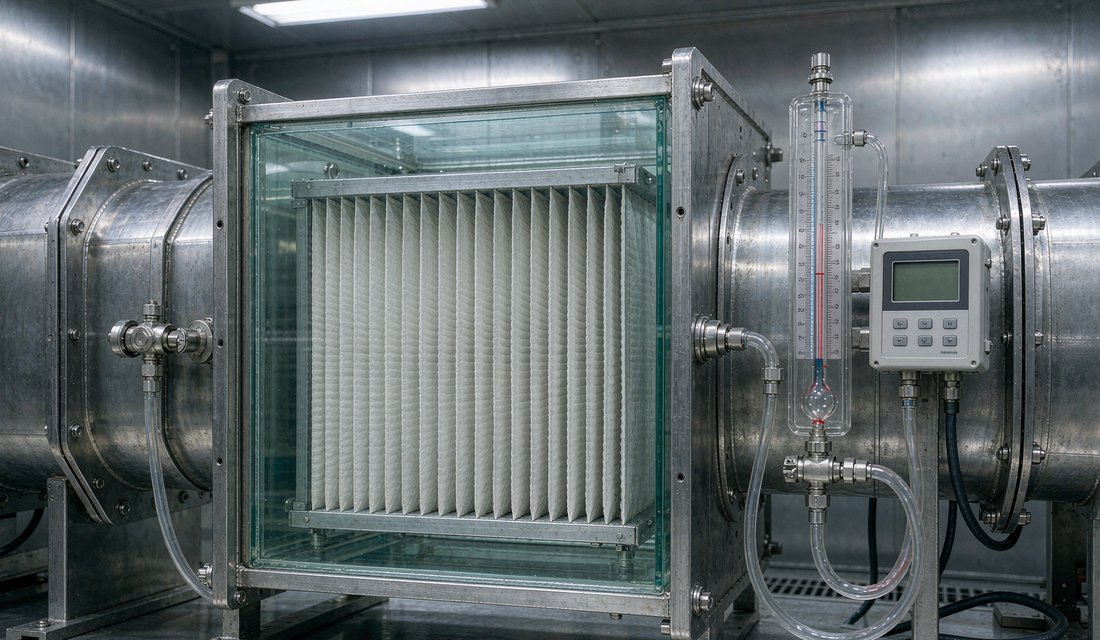

图2 过滤器压降测试风道与差压采集装置

五、风量与迎面风速对压降的影响

实测表明，压降随风量近似按 1.6~1.9 次幂增长，低于纯滤料层流的线性关系，也低于湍流的平方关系。原因是袋体在风量增大时逐渐鼓胀，有效过滤面积同步增加，对阻力上升起到一定的自补偿作用。

当迎面风速由 2.0 m/s 升至 3.0 m/s，F8 规格的初阻力由 105 Pa 升至 218 Pa，增幅超过一倍。工程上若因机房面积受限而压缩过滤段尺寸，需在风机选型时相应提高全压，否则末端风量难以保证。

变风量运行的机组还需关注部分负荷工况。风量降至 60% 时，压降随之降到额定值的三成左右，此时若仍按额定风量校核风机，会出现实际风量偏大、除湿能力不足的现象，宜按全年负荷分布加权确定工作点。

迎面风速(m/s)	风量(m³/h)	F7 压降(Pa)	F8 压降(Pa)	F9 压降(Pa)	压降增幅(以 2.0 m/s 为基准)
1.5	1500	65	72	80	0.66
2.0	2000	98	105	118	1.00
2.5	2500	142	156	172	1.47
3.0	3000	196	218	241	2.06
3.5	3500	258	286	316	2.70

表3 迎面风速与压降的实测关系（592×592×600 规格）

六、滤袋数量与袋长的影响

袋数与袋长决定有效过滤面积。相同外框尺寸下，由 4 袋改为 6 袋，过滤面积增加约五成，2.4 m/s 迎面风速下的初阻力由 148 Pa 降至 104 Pa，降幅明显。

袋长的收益存在边界。袋长由 400 mm 增至 650 mm 时压降继续下降，但袋间气流分配趋于不均，靠近袋底区域风速偏低，粉尘沉积集中在前段。袋长超过 600 mm 后，压降改善幅度收窄至 10% 以内。

袋数(只)	袋长(mm)	过滤面积(m²)	面风速(m/s)	初阻力(Pa)	容尘量(g)	袋间风速偏差
4	400	1.9	2.4	148	420	8%
4	600	2.8	2.4	112	610	11%
6	400	2.9	2.4	116	640	10%
6	600	4.3	2.4	104	900	14%
8	600	5.8	2.4	96	1180	18%

表4 袋数与袋长对压降及容尘量的影响（592×592 外框）

七、积尘过程的压降分段特性

积尘曲线呈现三个阶段。初期压降上升缓慢，粉尘进入滤料内部形成深层沉积，效率同步提高；中期滤料表面形成连续滤饼，压降按每小时 3~8 Pa 的速率上升；末期滤饼增厚并局部剥落，压降波动加大。

商业综合体因新风含尘浓度不高，中效段多处于中期阶段。以某购物中心屋顶机组为例，初阻力 110 Pa，连续运行 2600 h 后达到 220 Pa，日均上升约 0.04 Pa，与台架在中浓度粉尘下的加速试验结果可比。

粉尘性质改变曲线形状。城市大气中以硫酸盐与硝酸盐为主的细颗粒吸湿性强，相对湿度超过 70% 时滤饼易板结，压降上升速率可加快三成；临街机组受道路扬尘影响，粗颗粒占比高，初期即出现明显表层沉积。

积尘阶段	累计运行(h)	压降范围(Pa)	阻力上升速率	计重效率变化	运行判断
初期（深层过滤）	0~400	105~130	0.06 Pa/h	由 88% 升至 93%	稳定，效率爬升
中期（滤饼形成）	400~2400	130~215	0.04~0.05 Pa/h	维持 93%~95%	正常，按趋势监测
末期（滤饼增厚）	2400~3200	215~300	0.10 Pa/h 以上	回落至 90% 左右	准备更换
超压（局部剥落）	>3200	>300	波动 ±15 Pa	下降且不稳定	立即更换

表5 积尘过程中压降与效率的分段特征

八、级配组合与系统阻力匹配

常见配置为 G4 板式初效加 F7 或 F8 袋式中效，必要时末端再加高效。初效承担粗颗粒，使中效段的积尘速率下降约六成，两级过滤的总阻力仍低于单独采用高等级过滤器的方案。

阻力匹配应在设计阶段完成。按额定风量的 120% 校核压降，按终阻力 2 倍初阻力预留风机余量，并把初效与中效的更换阈值分别设为 1.5 倍与 1.8 倍初阻力，可避免出现只换初效、中效长期超压运行的情况。

级配方案	初效类型	中效类型	洁净总阻力(Pa)	终阻力(Pa)	中效积尘速率	适用场合
方案A	G4 板式	F7 袋式 6 袋	150	330	0.035 Pa/h	商铺与办公区
方案B	G4 板式	F8 袋式 8 袋	165	360	0.040 Pa/h	中庭与餐饮层
方案C	G4 板式＋F7 袋式	F9 袋式 8 袋	215	450	0.028 Pa/h	影院与地下影厅
方案D	G3 金属网	F7 袋式 6 袋	135	300	0.055 Pa/h	设备层过渡季运行

表6 典型级配方案的阻力与积尘速率对比

九、压降对风机能耗的影响

风机功率与风量、全压的乘积成正比。以 40000 m³/h 机组为例，过滤段压降每增加 50 Pa，在风机效率 0.65、传动效率 0.95 的条件下，轴功率增加约 0.9 kW，全年按 4000 h 计多耗电约 3600 kWh。

采用变风量运行的系统，压降上升还会推高风机转速，噪声随之增加 2~3 dB(A)。把压降监测接入楼宇自控，按阻力趋势安排更换，可在保证过滤效果的同时压低全年电耗。

风机型式不同，敏感度也有差别。后倾离心风机在压降上升时风量衰减较缓，适合阻力变化幅度大的系统；前倾多翼风机风量衰减明显，若用于过滤段阻力增长较快的场合，需在选型时把终阻力工况作为校核点。

过滤段压降(Pa)	风机全压(Pa)	轴功率(kW)	年耗电(kWh)	相对增幅	年电费差值(元)
110（新装）	900	16.3	65200	—	—
160	950	17.2	68800	5.5%	2520
220	1010	18.3	73200	12.3%	5600
300（超压运行）	1090	19.7	78800	20.9%	9520

表7 过滤段压降对风机能耗的影响测算（风量 40000 m³/h，电价 0.7 元/kWh）

十、选型与设计要点

选型时应把额定风量、迎面风速、效率等级与终阻力一并写入技术条件，要求供货方提供第三方检测的初阻力与计重效率数据。对噪声敏感的中庭与影院，宜选袋数较多、袋长较长的规格以降低面风速。

安装细节同样影响压降。框架与机组壁板之间需连续密封，避免气流旁通；袋口压条应压紧到位，防止袋体塌陷贴合；多台并联时保证各台过滤器前后静压一致，否则气流偏向阻力偏低的一侧。

改造项目更易出现偏差。原有风机全压按旧过滤段配置，替换为过滤面积更大的规格后，初阻力下降而终阻力上升，全年平均阻力未必降低，需以运行小时数加权核算，再决定是否调整风机皮带轮或变频参数。

校核项	取值建议	依据	偏离后果
迎面风速	2.0~2.5 m/s	GB/T 14295-2008	偏高则压降陡增、袋体抖动
初阻力	≤120 Pa（F7/F8）	EN 779:2012 分级	偏高则风机工况点偏移
终阻力	2 倍初阻力或 300 Pa	ASHRAE 52.2-2017	超压则风量不足、能耗上升
过滤面积	按风量折算 ≥2.0 m²/(1000 m³/h)	厂家样本与实测	不足则面风速超标
密封方式	连续 EPDM 或聚氨酯条	GB 50243-2016	旁通则效率虚高、压降偏低

表8 选型校核项目与取值建议

十一、运行监测与维护策略

建议在每台中效段设置压差变送器并接入楼宇自控，采样间隔不高于 10 min，同时记录累计运行时间。以压差趋势而非固定日历时间触发更换，可减少过早更换带来的浪费，也避免超压运行。

清洗对化纤袋式过滤器并不适用。滤料经水洗后纤维结构松弛，效率与阻力特性均发生不可逆改变，故以整只更换为主。更换时应同机组整排替换，避免新旧混装造成气流偏流与局部超压。

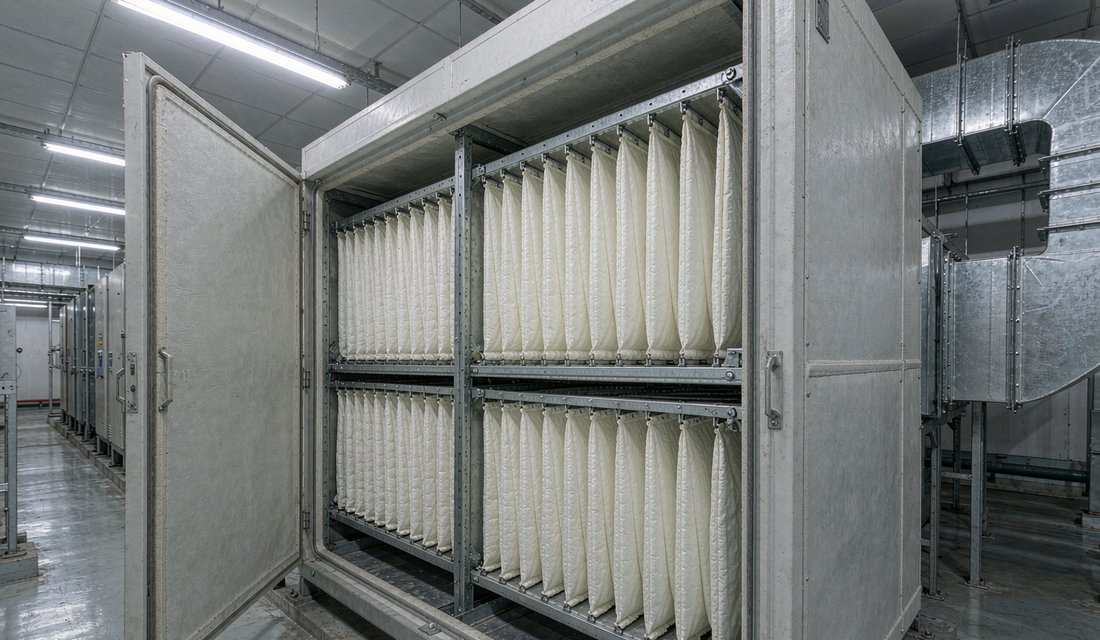

图3 商业综合体空调机组内的袋式中效过滤段

运行场景	压差预警值	更换触发值	巡检频次	参考更换周期(月)
裙楼商铺舒适性送风	1.5 倍初阻力	1.8 倍初阻力	每季度	10~14
中庭高大空间送风	1.5 倍初阻力	1.8 倍初阻力	每两月	8~12
餐饮层油烟影响区	1.4 倍初阻力	1.7 倍初阻力	每月	5~8
影院与地下影厅	1.4 倍初阻力	1.6 倍初阻力	每月	6~9
设备层过渡季运行	1.5 倍初阻力	1.9 倍初阻力	每季度	12~16

表9 不同运行场景的压差预警与更换策略

从台架数据与工程记录看，化纤袋式中效过滤器的压降是风量、结构与积尘状态共同作用的结果。把迎面风速控制在合理区间、按阻力趋势安排维护，并在设计阶段留足风机余量，是商业综合体集中送风系统保持稳定运行的可行路径。
