耐湿防霉型V型塑框过滤器在高湿度环境下的长期运行表现

耐湿防霉型V型塑框过滤器在高湿度环境下的长期运行表现

【概述】V型塑框过滤器以工程塑料为外框，滤材沿气流方向折转成V形排列，在有限安装断面内展开出成倍的过滤面积，是中央空调与集中通风系统中效段的常用产品。当这类产品被用于冷链物流中心、地下空间、纺织印染车间与沿海地区通风系统时，常年偏高的空气相对湿度便成为影响其性能稳定性的关键变量。

本文围绕高湿度工况这一主线，梳理耐湿防霉型V型塑框过滤器在材料选型、滤材处理、结构密封等方面的针对性设计，结合湿度循环条件下的效率、阻力、容尘量与微生物抑制表现，对照国内外标准与文献，给出参数表、运行数据与选型维护要点，供工程设计与运行管理人员参考。

一、高湿度工况对空气过滤器的挑战

空气相对湿度长期高于百分之七十时，过滤器面临的问题由单纯的颗粒物捕集转向多因素耦合。水汽在纤维表面凝结会削弱驻极材料的静电捕集效果；纤维吸湿后发生溶胀，褶层间距与通道尺寸随之变化，阻力上升速率高于干燥工况。

湿度还会诱发微生物滋生。滤材截留的有机颗粒与灰尘在高湿环境中成为霉菌与细菌的培养基，滋生后不仅释放孢子污染下游气流，还会分泌有机酸腐蚀纤维与胶粘剂，使滤材强度下降。对于食品、医药与冷链场景，这类风险直接关系到工艺合规，因而催生了对耐湿防霉型产品的需求。

高湿工况影响	作用机理	性能后果	应对方向
滤材吸湿溶胀	纤维吸附水分子后体积增大	通道收缩，阻力上升	选用低吸湿率纤维
静电衰减	水膜导通电荷，驻极效果减弱	亚微米级效率下降	改用机械拦截型滤材
胶粘剂水解	高分子链在湿态下断链	分隔条脱落，褶形失稳	耐水解热熔胶
微生物滋生	有机尘垢成为培养基	释放孢子，产生异味	抗菌防霉处理
金属件锈蚀	电化学腐蚀加速	护网破损，密封失效	防腐涂层或非金属件

表1 高湿度环境对过滤器的多因素影响

二、耐湿防霉型V型塑框过滤器的结构与材料设计

该类产品的外框采用聚丙烯或增强ABS射出成型，塑料本身不吸水、不生锈，从源头上避开了金属框体在高湿下的锈蚀问题。框体边缘设加强筋与安装卡槽，四边以聚氨酯发泡胶或硅酮密封条连续浇注，阻断含湿气流从框壁旁通，保证断面密封的长期有效性。

滤芯由多组V形褶层组合而成，592×592×292规格产品的滤材展开面积可达迎风面积的十六至十九倍。分隔条改用耐水解热熔胶细线，既保持褶间距均匀，又避免纸质分隔件在湿态下霉变。护网可选镀锌钢丝网加防腐涂层，或直接采用塑料网格。

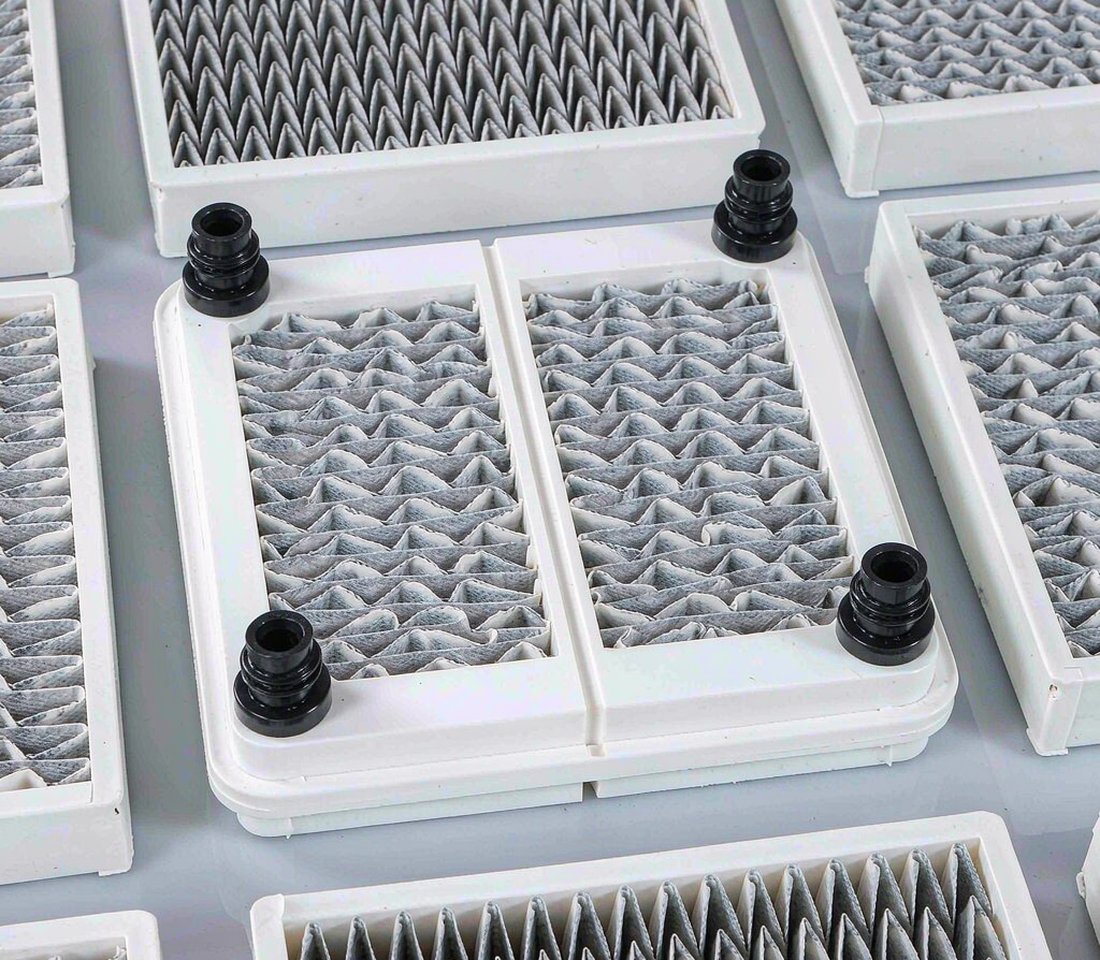

图1 耐湿防霉型V型塑框过滤器的塑料外框与V形滤芯结构

部件	耐湿型常用材料	高湿工况要点	质量控制指标
外框	聚丙烯、增强ABS	不吸水，尺寸稳定	公差正负1 mm以内
滤材	疏水处理超细纤维、聚酯无纺布	低吸湿，可机械拦截	吸水率低于百分之二
分隔条	耐水解热熔胶	不霉变，不脱落	胶线连续，断点率低于百分之零点五
密封件	发泡聚氨酯、硅酮胶条	不水解，回弹保持	四边连续，无气孔
护网	防腐镀锌网、工程塑料网	抗锈蚀	网面平整，与滤材贴合

表2 耐湿防霉型的材料配置与质量控制

三、滤材防潮防霉的处理机理

疏水处理是提高滤材耐湿性的常用手段。通过浸渍硅烷或含氟整理剂，使纤维表面张力下降，水珠在纤维上呈球状而非铺展，凝结水难以形成连续水膜。水膜被抑制后，驻极度得以保持，透气率随湿度变化的幅度也明显收窄。

防霉处理则多采用接枝季铵盐类或银离子类抗菌剂。这类物质通过破坏微生物细胞壁或干扰其酶系统抑制菌落生长，在滤材表面形成持续作用的抑菌层。抗菌剂须与滤材同寿命地附着，若在湿态下快速溶出，抑菌能力会随运行时间衰退，结合牢度是评价防霉处理有效性的核心指标。

处理工艺	作用机理	典型效果	工艺注意事项
硅烷疏水浸渍	降低纤维表面张力	接触角大于120度	浸渍均匀，不堵孔
含氟整理剂涂层	形成低表面能膜层	吸水率明显下降	涂层薄而连续
季铵盐接枝	破坏细胞壁通透性	抑菌率可达百分之九十九	结合牢度须验证
银离子负载	干扰酶系统与DNA复制	广谱抑菌，作用持久	控制释放速率
防霉剂共混纺丝	抗菌剂嵌入纤维本体	不易溶出，寿命长	纺丝温度匹配

表3 常用防潮防霉处理的机理与效果

四、高湿度条件下的过滤效率与阻力表现

效率方面，机械拦截型滤材在高湿下的表现比依赖静电的滤材更稳定。ISO 16890-1:2016以PM1、PM2.5与PM10分级评价过滤器对大气尘的捕集能力，高湿工况对PM2.5与PM10影响有限，对PM1的影响相对明显，原因在于亚微米级颗粒的捕集较多依赖扩散与静电，水膜对其削弱更直接。

阻力方面，滤材吸湿溶胀与凝结水膜共同抬升了透过阻力。实测表明，在相对湿度百分之九十条件下持续运行，同一过滤器的阻力可比干燥工况提高百分之十五至百分之二十五。若进风含有较多可溶性盐分，盐分在滤材表面结晶还会进一步收窄通道，使阻力增长呈现加速特征。

相对湿度	PM10效率变化	PM2.5效率变化	阻力变化	说明
百分之四十	基准值	基准值	基准值	对照工况
百分之六十	基本持平	略降百分之二	上升约百分之五	常规工况
百分之八十	下降约百分之二	下降约百分之五	上升约百分之十二	需关注
百分之九十	下降约百分之四	下降约百分之九	上升约百分之二十	长期运行需校核风量
百分之九十五以上	下降约百分之六	下降约百分之十三	上升约百分之二十五	建议前置除湿

表4 相对湿度对过滤效率与阻力的影响趋势

五、长期运行中的容尘量与阻力增长规律

长期运行数据用于揭示阻力随时间的变化轨迹，为更换周期提供依据。干燥工况下阻力增长大致呈线性，高湿工况因尘垢与水汽黏结，前期增长偏缓、后期加速，曲线呈凹形。这意味着按初始曲线外推的更换时机往往偏晚，宜在阻力达到终阻力八成时安排更换。

容尘量在高湿下也会受到挤压。水汽使尘粒与纤维之间的黏附力增强，滤材表层较早形成致密尘饼，深层滤材的容尘潜力未能充分发挥。采用梯度结构的滤材，让粗细纤维分层布置，可延缓表面尘饼形成，使实际容尘量提高一至两成。

图2 恒温恒湿条件下过滤器阻力与效率的长期跟踪测试

运行时长	干燥工况阻力增幅	高湿工况阻力增幅	容尘量占比	维护建议
500小时	约百分之十五	约百分之二十二	约百分之二十	常规巡检
1000小时	约百分之三十	约百分之四十五	约百分之四十	记录压差
2000小时	约百分之五十五	约百分之八十五	约百分之七十	评估更换
3000小时	约百分之七十五	接近终阻力	约百分之九十	安排更换
4000小时	接近终阻力	超出终阻力	饱和	须已更换

表5 长周期运行中阻力与容尘量的变化趋势

六、湿度循环对结构稳定性的影响

多数高湿场景并非恒定高湿，而是随昼夜温差或工艺排湿出现干湿交替，对滤材的考验在于反复溶胀与收缩产生的疲劳。聚酯类纤维的吸湿溶胀率较低，千次循环后强度保持率仍可维持在百分之九十以上；部分天然纤维与再生纤维的强度衰减明显加快，不宜用于长期潮湿工况。

结构层面的薄弱点集中在密封件与分隔条。发泡聚氨酯在干湿循环中可能因水解与压缩永久变形而失去弹性，出现缝隙旁通；热熔胶若耐水解性能不足，会在湿态下与滤材剥离。评价时应做加速老化试验，将样品置于高温高湿箱中循环处理，再检测框体气密性与褶形保持度。

材料部件	循环试验条件	关注指标	合格参考
聚酯滤材	30℃至60℃干湿循环	抗拉强度保持率	高于百分之九十
玻璃纤维滤材	相对湿度百分之九十五	褶形回弹率	高于百分之八十五
热熔胶分隔条	60℃热水浸泡	剥离强度保持率	高于百分之八十
发泡密封件	干湿循环500次	压缩永久变形	低于百分之二十
塑料外框	高低温交变	尺寸变化率	低于百分之零点五

表6 湿度循环下的结构与材料考核指标

七、微生物滋生风险与抑菌性能评价

高湿环境中的滤材既是颗粒物的捕集体，也可能成为微生物的附着界面。评价抑菌性能通常参照GB/T 21551与ISO 20743等方法，以金黄色葡萄球菌、大肠杆菌与黑曲霉等为试验菌种，测定试样与对照样的菌落数差异。经过防霉处理的耐湿型产品，对细菌的抑菌率一般可达百分之九十九，对霉菌的防霉等级可达一级。

需要说明的是，抑菌不等于过滤。滤材表面的抗菌层主要抑制菌落繁殖，并不改变颗粒物穿透的物理过程，对微生物气溶胶的整体拦截仍取决于滤材的过滤等级。生物洁净类场景应在中效段之后配置高效过滤段，由后者承担微生物气溶胶的终端拦截。

试验菌种	试验方法	评价指标	耐湿型产品典型值
金黄色葡萄球菌	GB/T 21551.2	抑菌率	百分之九十九以上
大肠杆菌	GB/T 21551.2	抑菌率	百分之九十九以上
黑曲霉	GB/T 24128	防霉等级	一级
混合霉菌孢子	ISO 846	生长分级	0级至1级
现场沉降菌	GB/T 16294	菌落数	随洁净等级而定

表7 耐湿防霉型产品的微生物学评价指标

八、长期运行测试方案与实测表现

长期运行测试宜在恒温恒湿环境中进行，以分离湿度变量对性能的影响。试验装置由含湿空气处理段、稳定段、被测过滤器段与风量调节段组成，空气经加湿后送入稳定段使湿度均匀，再通过被测过滤器。风量按GB/T 14295-2008与ISO 16890-1:2016的规定计量，压差以微压差计读取。

测点布置在过滤器前后各一个断面，避开弯头与变径段。测试按额定风量的五成至十二成取五个工况点绘制阻力曲线，效率测试以KCl气溶胶分粒径计数。长周期试验持续三千小时以上，每五百小时记录一次阻力、效率与外观状态，试验前后各做一次抑菌复测。

测试项目	设置内容	依据或仪器
温湿度条件	干球30℃，相对湿度百分之九十	恒温恒湿机组
风量范围	额定风量的百分之五十至一百二十	变频风机调节
风量计量	喷嘴法或孔板法	GB/T 14295-2008
压差测量	过滤器前后断面各一处	微压差计，精度1 Pa
效率测试	KCl气溶胶分粒径计数	ISO 16890-1:2016
抑菌复测	试验前后各一次	GB/T 21551.2
总时长	不少于3000小时	累计运行记录

表8 长期运行测试项目与依据

九、典型应用场景与选型参数

耐湿防霉型V型塑框过滤器的适用场景具有共同特征：空气相对湿度长期偏高，或存在干湿交替与微生物滋生风险。冷链物流中心的低温高湿区、沿海地区建筑的集中通风系统、纺织印染车间与食品加工厂的排风预处理段、地下车库通风系统，都属于这类工况。

选型时宜先核算额定风量下的断面风速，控制在每秒二点五米以内可使阻力与效率处于合理区间；再按目标过滤等级选择滤材，PM2.5效率要求较高的场景宜选机械拦截型滤材；终阻力按初始阻力的两倍至两点五倍设定。同时应确认产品的耐湿与防霉检测报告。

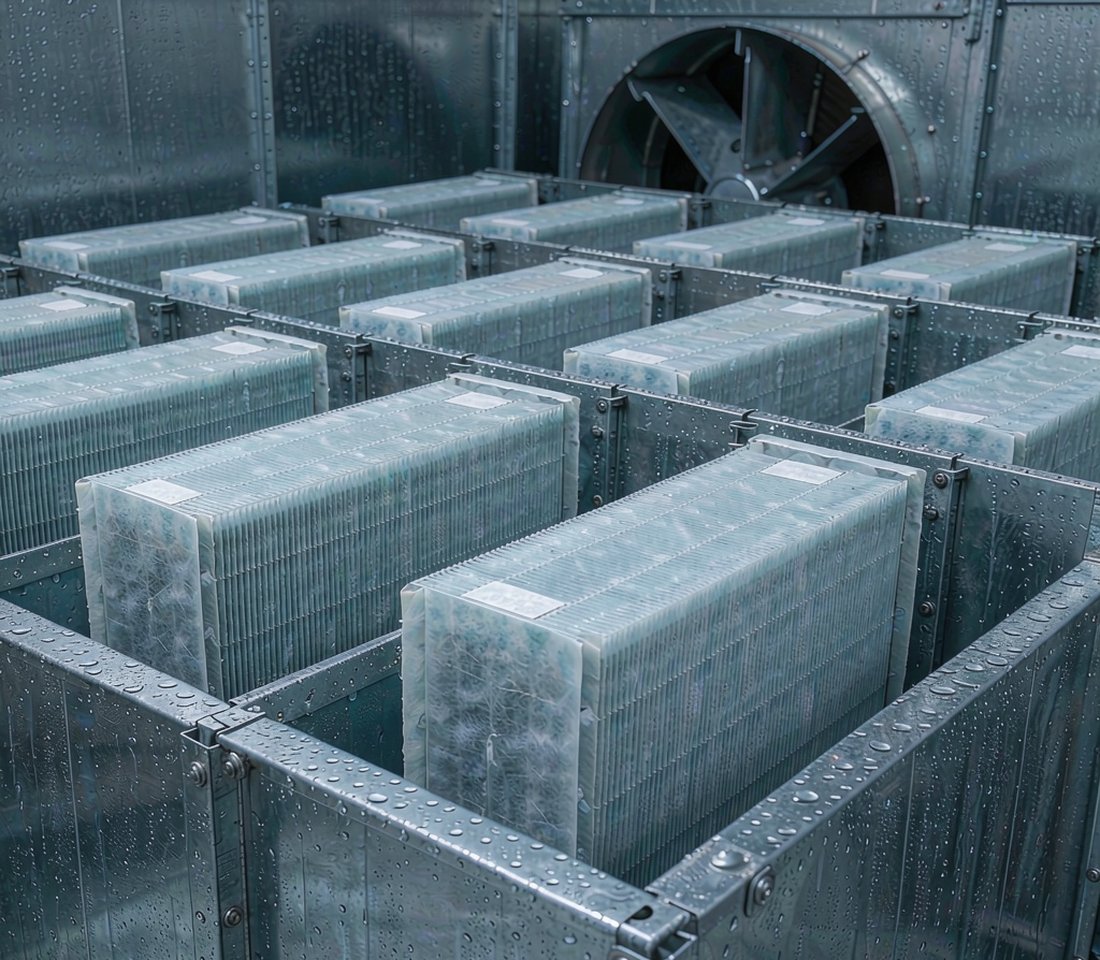

图3 高湿度通风机组内并排安装的耐湿型V型塑框过滤器

常用规格	额定风量	初阻力	过滤等级	适用场景
592×592×292	3200 m³/h	80 Pa至110 Pa	F7至F9	冷链高湿区
592×490×292	2600 m³/h	80 Pa至110 Pa	F7至F9	沿海通风系统
592×287×292	1500 m³/h	85 Pa至115 Pa	F7至F9	地下空间
490×490×292	2200 m³/h	80 Pa至110 Pa	F7至F9	纺织印染车间
610×610×292	3400 m³/h	80 Pa至110 Pa	F7至F9	食品加工排风

表9 耐湿防霉型V型塑框过滤器的常用规格参数

十、安装密封与运行维护要点

安装环节的密封质量对高湿工况尤为重要。含湿气流一旦从框壁缝隙旁通，不仅绕过过滤段污染下游，还会在缝隙处滞留水汽加速密封件老化。安装时应使用连续密封条或液槽密封，压紧力均匀；多组并排安装时相邻框体的接缝同样需要封堵。

运行维护的核心是压差监测与湿度控制。宜在过滤器前后装设压差变送器并接入楼宇自控系统，当压差达到终阻力的百分之八十时提示更换。对进风湿度长期偏高的系统，可前置除湿或设置预热段，将进入过滤段空气的相对湿度控制在百分之八十以内。

环节	关键动作	周期	判定标准
安装密封	连续密封，压紧均匀	每次更换	无可见缝隙旁通
压差巡检	记录初阻力与运行阻力	每周	达终阻力八成即换
湿度控制	前置除湿或预热	实时	进风湿度低于百分之八十
外观检查	查看霉斑与结露	每月	无霉斑，无积水
风量校核	测定系统风量	每季度	衰减不超过百分之十

表10 高湿工况下的安装与维护要点

十一、经济性与全生命周期评价

耐湿防霉型产品的采购单价高于常规中效过滤器，评价其经济性应放在全生命周期维度。高湿工况下，常规产品因阻力上升快、更换频繁，全年耗材与工时费用较高；耐湿型产品更换周期可延长三成至五成，风机能耗也相应下降，两项收益通常可在两年左右覆盖采购差价。

维护成本的隐性部分同样值得关注。滤材霉变一旦波及工艺环境，清洗消毒与停产损失远超耗材本身。将耐湿防霉性能作为高湿场景的选型门槛，本质上是把风险成本前移到采购环节，这也是这类产品在食品、医药与冷链领域逐步普及的原因。

评价维度	常规中效过滤器	耐湿防霉型产品	差异说明
采购单价	基准	高出约三成	材料与处理成本
更换周期	基准	延长三成至五成	阻力增长平缓
风机能耗	基准	下降约百分之五至十	平均阻力偏低
霉变风险	较高	较低	抗菌防霉处理
投资回收期	不适用	约两年	结合工况测算

表11 两类产品在高湿工况下的全生命周期对比
