V型塑框过滤器在HVAC系统中的高效空气过滤应用

V型塑框过滤器在HVAC系统中的高效空气过滤应用

【概述】V型塑框过滤器以工程塑料为外框，滤材沿气流方向折转成V形，用于中央空调与集中通风系统的颗粒物控制。它把平板或袋式结构改为多组V形滤芯拼接，在有限的安装断面内获得成倍展开的过滤面积，兼顾高过滤效率与低运行阻力。塑框射出成型使边框尺寸一致、重量较轻，适合大风量连续运行的空气处理机组。

在HVAC系统中，空气过滤器既保护盘管与风机，又决定室内颗粒物浓度。V型塑框过滤器多布置在机组中效段，位于初效过滤器之后、高效过滤器之前，构成初效、中效、高效的梯级配置。其效率多落在F7至F9或ePM1、ePM2.5区间，可捕集1至10 μm的粉尘以及附着微生物的气溶胶。

一、产品定义与结构组成

V型塑框过滤器由塑框外框、V形滤芯组、分隔条与密封件构成。外框采用聚丙烯、ABS或聚苯乙烯射出成型，边框带加强筋与安装卡槽，尺寸公差一般控制在±1 mm以内。滤芯以超细玻璃纤维或熔喷驻极材料为滤材，经打褶、分道与热熔胶固定后折转成V形，多个V形单元并排排列，形成连续过滤断面。

V形结构的工程意义在于以折转换面积。以592×592×292 mm规格为例，迎风面积约0.35 m²，展开后的滤材面积可达5.5至6.8 m²，约为迎风面积的16至19倍。滤材面积扩大后通过滤材的风速下降，颗粒与纤维的碰撞概率上升，相同效率下结构阻力低于平板堆叠结构。

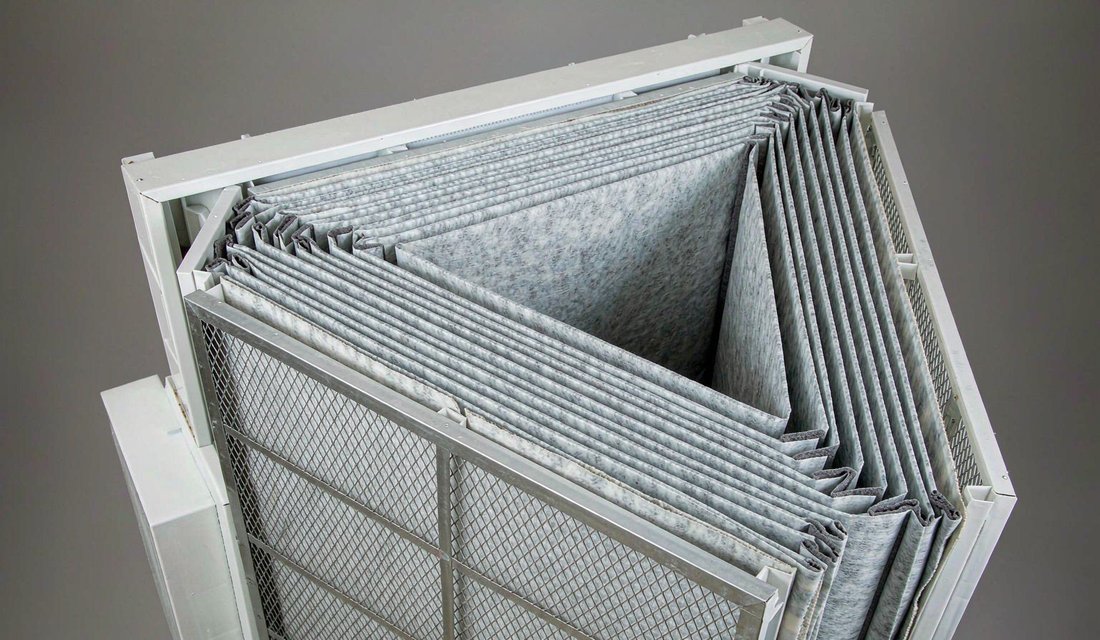

图1 V型塑框过滤器外观与V形折转滤芯

部件	常用材料	主要功能	工艺与质量控制要点
外框	PP、ABS、聚苯乙烯	承担结构载荷、固定滤芯	射出成型，带加强筋与卡槽，公差±1 mm
滤芯滤材	超细玻璃纤维、熔喷驻极材料	拦截与捕集颗粒物	打褶分道，V形折转角度一致
分隔条	热熔胶、塑料条、铝箔	维持褶间距与通道平行	热熔固定，胶线连续不断点
密封件	聚氨酯发泡胶、硅胶条	阻断边框旁通漏风	四边连续浇注，无气孔与断缝
护网	镀锌钢丝网、铝合金网	防止滤材在气流下变形	迎风面或双面加装，网面平整

表1 结构与材料组成

二、过滤机理与效率分级

空气过滤的颗粒捕集包含五种机理：惯性碰撞、直接拦截、布朗扩散、静电吸引与重力沉降。粒径大于1 μm的颗粒以惯性与拦截为主，小于0.2 μm的颗粒以扩散为主，0.2至0.5 μm区间处于两种机理的低谷，过滤器对该粒径段的效率相对偏低。Hinds在《Aerosol Technology》中指出，效率曲线在0.1至0.3 μm附近出现谷值。

塑框滤材多采用超细玻璃纤维，纤维直径约0.5至3 μm，通过纤维直径与填充密度的配合调节效率与阻力。ISO 16890-1:2016以ePM1、ePM2.5、ePM10描述过滤器对相应粒径段颗粒的质量效率，替代了EN 779按人工尘计重的分级方式；ASHRAE 52.2-2017则以MERV值反映0.3至10 μm区间的效率下限，国内产品还应满足GB/T 14295-2008的规定。

分级体系	级别或指标	效率要求	依据标准
EN 779:2012	F7	对0.4 μm颗粒效率≥80%	EN 779:2012
EN 779:2012	F8	对0.4 μm颗粒效率≥90%	EN 779:2012
EN 779:2012	F9	对0.4 μm颗粒效率≥95%	EN 779:2012
ISO 16890-1:2016	ePM1 60%	对PM1质量效率≥60%	ISO 16890-1:2016
ISO 16890-1:2016	ePM2.5 80%	对PM2.5质量效率≥80%	ISO 16890-1:2016
ASHRAE 52.2-2017	MERV 13～15	0.3～1 μm区间效率达标	ASHRAE 52.2-2017
GB/T 14295-2008	中效2级	计数效率达到相应级别要求	GB/T 14295-2008

表2 效率分级体系对照

三、主要技术参数

V型塑框过滤器的参数体系围绕外形尺寸、额定风量、初阻力、过滤效率与容尘量展开。常见厚度分292 mm与150 mm两类，前者用于大风量机组，后者用于安装空间受限的改造工程。塑料外框密度约1.0至1.1 g/cm³，同规格下整只过滤器重量约为铝合金外框产品的六成至八成，便于单人搬运与更换。

额定风量通常按迎面风速2.0至2.5 m/s确定，初阻力控制在100至150 Pa，终阻力按初阻力的两倍取值。容尘量指标与滤材克重、褶层密度相关，中效级别产品一般在每平方米滤材300至600 g区间。选型还应核对耐温、耐湿与阻燃等级，普通塑框产品长期运行温度宜控制在60 ℃以内。

规格（宽×高×厚，mm）	V形组数	滤材面积（m²）	额定风量（m³/h）	初阻力（Pa）	建议终阻力（Pa）
592×592×292	4	5.5～6.8	3200～3600	110～140	240～280
592×490×292	4	4.6～5.6	2700～3000	110～140	240～280
592×287×292	2	2.8～3.4	1600～1800	105～135	230～270
490×490×292	4	3.8～4.6	2200～2500	110～140	240～280
610×610×292	4	5.8～7.1	3400～3800	115～145	250～290
592×592×150	3	3.2～4.0	2400～2700	120～150	260～300

表3 常见规格与技术参数参考值

四、在HVAC系统中的选型与布置

选型的起点是系统所需风量与目标效率等级。空气处理机组中效段的安装断面受机组尺寸限制，断面固定时提高效率通常意味着增加滤材面积或提高滤材密实度，前者靠V形折转实现，后者会抬高阻力。工程上一般按断面风速2.0至2.5 m/s反算过滤器数量，再依据室内洁净度要求确定效率级别。

布置层面需注意梯级组合的合理搭配。初效过滤器先拦截纤维与大颗粒，中效段由V型塑框过滤器承担主体捕集，末端按工艺要求配置高效或亚高效过滤器。GB 50073-2013《洁净厂房设计规范》对梯级过滤与阻力限值提出要求，中效段阻力过高会明显增加风机能耗，布置时应避免相邻过滤器间距过小造成气流偏斜。

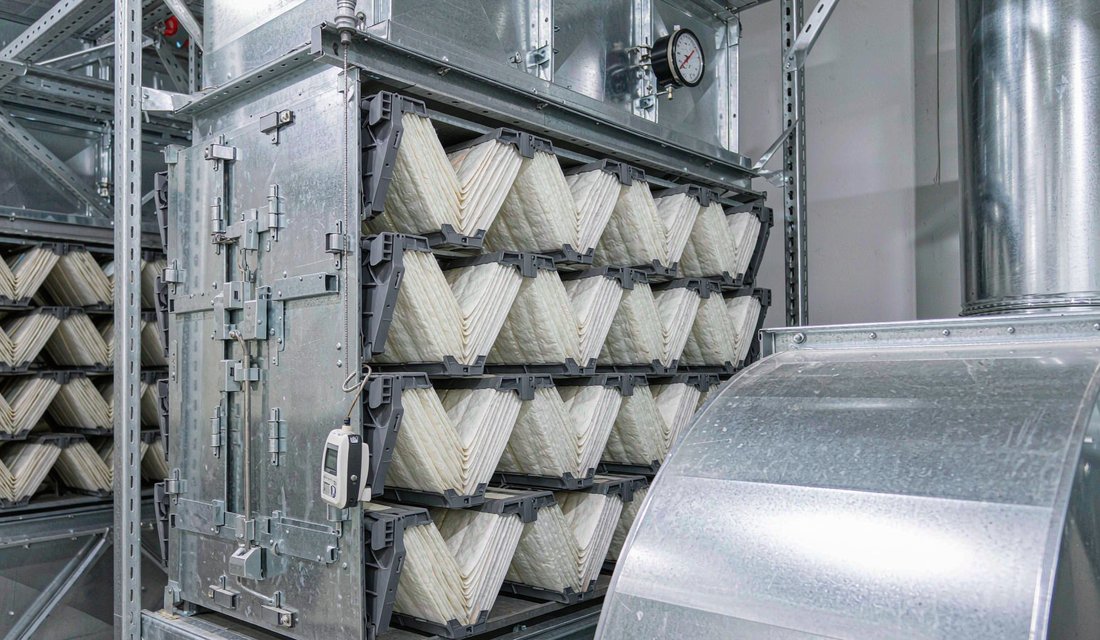

图2 机组中效段内的V型塑框过滤器安装组

系统类型	推荐效率级别	中效段配置建议	运行关注点
商业办公空调	F7～F8	初效G4＋中效V型塑框，单级中效	阻力上升速率、换季清洗
医院洁净手术部	F8～F9	初效G4＋中效F8＋末端高效	密封性、微生物截留
电子洁净厂房	F9	初效G4＋中效F9＋高效H13	发尘量、化学污染
轨道交通环控	F7～F8	初效G4＋中效V型塑框，高容尘型	粉尘负荷、震动密封
数据中心机房	F7～F8	初效G4＋中效V型塑框，低阻型	能效比、气流均匀性
制药GMP车间	F8～F9	初效G4＋中效F8＋高效H14	合规记录、更换周期

表4 不同HVAC系统的过滤配置建议

五、风量与阻力特性

V型塑框过滤器的阻力由滤材阻力与结构阻力两部分组成。滤材阻力随迎面风速近似按平方关系增长，结构阻力来自V形通道的进出口收缩与内部转向损失。整体表现为风量增加一倍，阻力约增至两倍至两点五倍。因此大风量系统不宜依靠单只过滤器超速运行，应增加过滤器数量或选用厚度更大的规格。

设计工况下迎面风速从2.0 m/s提升到3.0 m/s，初阻力约增加八成，风机耗电量随之上升。按GB 50189-2015《公共建筑节能设计标准》的能耗分析方法，中效段阻力每增加50 Pa，风机全压需同步提高，全年运行电费按风量与运行时长成比例增加。机组断面允许时，优先选用滤材面积更大的规格是控制运行费用的有效手段。

迎面风速（m/s）	通过滤材风速（m/s）	初阻力（Pa）	终阻力（Pa）	相对能耗指数
1.5	0.09	90	200	0.72
2.0	0.12	115	245	1.00
2.5	0.15	150	300	1.34
3.0	0.18	205	380	1.82
3.5	0.21	270	470	2.41

表5 迎面风速对阻力与能耗指数的影响

六、容尘量与使用寿命

容尘量决定过滤器的更换周期。V型塑框过滤器的容尘量由滤材面积、纤维粗细与褶层密度共同决定，滤材面积越大，单位面积积尘负荷越低，阻力上升越慢。在含尘浓度约0.5 mg/m³的常规空调工况下，中效级别产品的使用寿命通常为3000至6000运行小时；含尘浓度升到2 mg/m³以上时，寿命可能缩短至三分之一左右。

更换判据应以阻力为准。当运行阻力达到建议终阻力，或送风量下降到设计值的百分之八十五以下时即应更换。过早更换浪费滤材，过晚更换不仅增加风机能耗，还可能因滤材破损导致未过滤空气旁通。蔡杰在《空气过滤器原理与应用》中指出，按阻力更换可比按时间更换节省滤材用量约一成至两成半。

含尘浓度（mg/m³）	日均运行时长（h）	预计更换周期	阻力上升速率（Pa/1000h）	维护要点
≤0.3	10	12～18 个月	25～35	季度巡检压差
0.3～0.8	12	8～12 个月	35～55	月度记录压差
0.8～1.5	16	5～8 个月	55～85	半月核查，前置初效加密
1.5～3.0	20	3～5 个月	85～130	增加前置级、缩短周期
＞3.0	24	2～3 个月	＞130	需前置旋风或喷淋预处理

表6 不同工况下的更换周期参考

七、安装密封与维护管理

安装质量对实际过滤效果的影响常被低估。过滤器与框架之间若存在缝隙，含尘空气会绕过滤材直接进入下游，实测效率可能比额定值低十至三十个百分点。规范做法是在安装导轨与滤框之间加装闭孔海绵或氯丁橡胶密封条，并通过压紧机构使滤框与框架均匀受力，避免单侧过压造成塑框变形。

塑框产品的维护应避免水洗与高压气吹。玻璃纤维滤材一旦受潮，纤维间结合力下降，干燥后易出现褶皱塌陷，效率随之衰减。日常维护以压差监测为主，建议在过滤器前后加装压差计或压差变送器，并接入楼宇自控系统记录趋势。拆装时按标示气流方向安装，更换后记录压差初值作为后续判断基准。

八、与其它过滤形式的对比

与袋式过滤器相比，V型塑框过滤器在同等安装断面下的滤材面积略小，但结构紧凑、外形平整，不需要为袋体留出鼓胀空间，常用于安装深度受限的机组。与有隔板高效过滤器相比，塑框V型产品效率等级偏低、阻力较小，更适合作为梯级配置的中间环节。与无隔板密褶过滤器相比，其V形分道让气流分布更均匀。

从全生命周期看，塑料外框不可清洗、不可焚烧回用，废弃后需按一般工业固废处理；铝合金与镀锌钢外框可回收，但重量与初投资较高。因此选型应综合安装条件、更换频率与固废处理成本，而不是单一比较单价。

型式	常用效率级别	同等断面滤材面积	结构阻力	安装深度	适用场合
V型塑框过滤器	F7～F9	较大	中低	小	机组中效段、改造项目
袋式中效过滤器	F5～F9	大	中低	大	大风量机组、含尘较高
板式中效过滤器	F5～F7	小	中	小	初级过滤、预过滤段
无隔板高效过滤器	H10～H14	大	中高	小	洁净室末端送风
有隔板高效过滤器	H10～H14	大	高	中	高洁净度送风末端

表7 常见过滤器型式的性能与适用性对比

九、节能与运行经济性

通风系统的风机能耗与过滤器阻力直接相关，过滤器阻力在系统全阻力中占比可达两成至四成。采用V形折转结构后，同等效率下迎面风速可降到2.0 m/s左右，初阻力控制在120 Pa以内，相比板式结构降低约三成。这部分降低量在全年连续运行的系统中会转化为可观的电费节约。

经济性分析还需计入更换成本与停机损失。合理做法是按年化总成本比较方案，即初投资折旧、全年风机能耗费用与滤材更换费用之和。在多数商业建筑空调系统中，初投资占比约两成至三成，能耗费用占比可达五成以上，因此适度提高初投资以换取更低阻力，通常在两至三年内即可回收。

项目	板式中效结构	V型塑框结构	差异说明
额定迎面风速（m/s）	2.5～3.0	2.0～2.5	V形结构可降低迎面风速
初阻力（Pa）	170～220	110～140	阻力下降约三成
年运行小时数	6000	6000	按同等运行条件计
风机能耗指数	1.45	1.00	以V型塑框结构为基准
滤材更换周期	较短	较长	滤材面积大，积尘负荷低

表8 运行经济性对比

十、检验方法与性能验证

过滤器的性能验证依据标准试验台完成。GB/T 14295-2008规定了效率、阻力与容尘量的试验方法，试验台通过对过滤器上下游气溶胶浓度的同步采样计算效率；ASHRAE 52.2-2017要求以KCl气溶胶分级测试，取各粒径段效率的算术平均并扣除静电衰减影响。ISO 16890-1:2016进一步引入粒径分布加权与老化处理，使结果更接近实际工况。

出厂检验通常包括外观与外形尺寸、滤材折数、密封胶线连续性以及气密性检查，型式检验则覆盖效率、阻力与容尘量。W. Whyte在《Cleanroom Technology》中强调，安装后的现场检漏与风量平衡测试同样不可省略，扫描检漏可以发现滤框密封处的微小漏点，而漏点对下游洁净度的影响不容忽视。

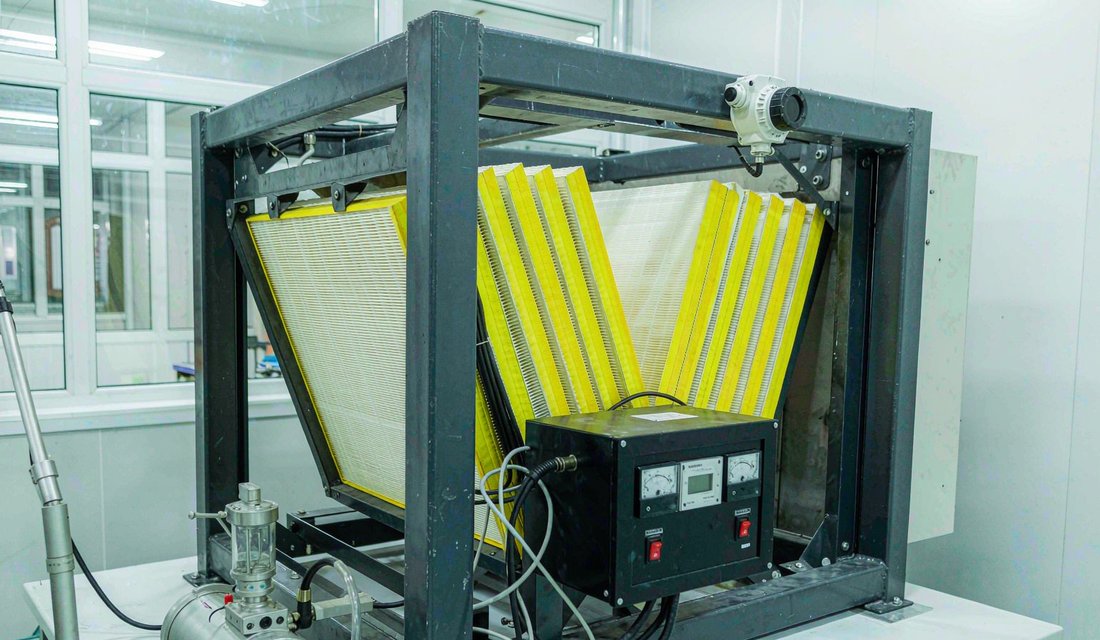

图3 过滤器性能试验台：效率、阻力与容尘量测试

十一、工程应用与发展方向

工程实践中，V型塑框过滤器已在办公楼、医院、电子厂房、轨道交通车站与数据中心等场景形成成熟的应用模式。许钟麟在《空气洁净技术原理》中提出，过滤器的组合配置应按室内允许含尘浓度反推各级效率，再由各级效率确定过滤器型式与数量，成为洁净空调系统设计的基本方法。

发展方向集中在三个方面：一是低阻高效滤材的研发，通过纳米纤维与驻极材料提升效率并降低阻力；二是结构与材料的可回收设计，减少一次性塑料外框的固废压力；三是智能监测，借助压差传感器与楼宇自控平台实现按状态更换。近年来《Filtration + Separation》与《Indoor Air》多次报道驻极滤材静电衰减与可再生设计的研究，为性能提升提供了技术路径。
