V型活性炭过滤器在生物制药车间异味控制中的工程应用

概述

生物制药车间在发酵、提取、纯化与溶剂配制等工序中会持续逸散醇类、酯类、酮类、胺类及含硫化合物，形成以复合气味为特征的低浓度恶臭污染。这类物质嗅阈值很低、组分复杂，即使浓度远低于职业接触限值，仍会沿走廊与排风系统扩散，影响洁净区人员感受并引发周边投诉。

V型活性炭过滤器借助斜置炭板把有限的安装空间转化为较大的吸附断面，在维持较低迎面风速的同时延长气体与炭层的接触时间，适合布置在生物制药车间的排风与回风支路上。本文从异味组分特征出发，讨论结构选型、参数设计、级配方式、容量测算与验证方法，并结合工程实测数据说明其实际表现。

一、生物制药车间的异味来源与污染特征

车间异味多产生于发酵罐排气、溶剂回收、菌渣出料与污水预处理等环节。发酵代谢产生的醇、酯、酮与有机酸随尾气逸出，提取工序使用的乙醇、丙酮、乙酸乙酯在敞口操作时挥发，菌渣与废水在暂存阶段则释放胺类与含硫化合物。

与化工装置的高浓度恶臭不同，此类异味浓度普遍偏低，多数组分在毫克每立方米量级以下，但嗅阈值同样很低，部分含硫化合物在微克每立方米即可被感知。低浓度、多组分、强刺激的组合，使单纯依靠稀释排放难以奏效，需在排风支路设置吸附单元。

表1 生物制药车间主要异味排放点

工序环节	主要气味组分	排放特征	风量占比
发酵罐排气	乙醇、乙酸、酯类	连续、湿度高	30%～40%
溶剂回收	丙酮、乙酸乙酯	间歇、峰值高	15%～25%
菌渣出料	胺类、硫化物	批次集中	10%～15%
污水预处理	硫化氢、甲硫醇	连续、浓度低	15%～20%
洁净区回风	复合气味	稳定、温湿度可控	20%～30%

二、异味组分的理化性质与嗅阈值

分子结构与极性决定其在活性炭表面的亲和力。非极性的烷烃、苯系物与卤代烃主要依靠色散力吸附，平衡吸附量较高；极性的醇、酮与有机酸分子会与水分子竞争吸附位点，在高湿工况下吸附量明显下降。含硫化合物分子较小、沸点偏低，穿透时间较短。

嗅阈值是评价异味强度的关键指标，与浓度限值并不等价。按《恶臭污染物排放标准》（GB 14554-1993）与《大气污染物综合排放标准》（GB 16297-1996）的口径，部分物质需按臭气浓度而非单一组分浓度考核。工程上常以臭气浓度、特征组分浓度与感官评价三项并行判断。

表2 典型异味组分的性质与嗅阈值

组分	分子量	沸点（℃）	嗅阈值（mg/m³）	极性
乙醇	46	78.3	0.52	强
丙酮	58	56.1	1.60	较强
乙酸乙酯	88	77.1	0.87	中等
甲硫醇	48	6.0	0.0007	弱
硫化氢	34	-60.3	0.0005	弱
三甲胺	59	3.0	0.0002	较强

三、V型活性炭过滤器的结构构成

该类产品由外框、分隔板与若干斜置炭板组成。炭板以金属网或复合无纺布为骨架，内部填充颗粒状或蜂窝状活性炭，两侧包覆透气滤层以阻止炭粉迁移。分隔板把框内空间划分为若干楔形通道，气流自进风面进入后分束穿过滤层，再沿通道汇合排出。

与平板式炭箱相比，斜置结构把安装深度转化为过滤面积。相同迎风断面下，炭层有效通气面积扩展为平板式的三至四倍，气流在炭层内的表观流速随之下降，接触时间相应延长。框体多采用镀锌板或铝合金，炭板可单独抽出更换。

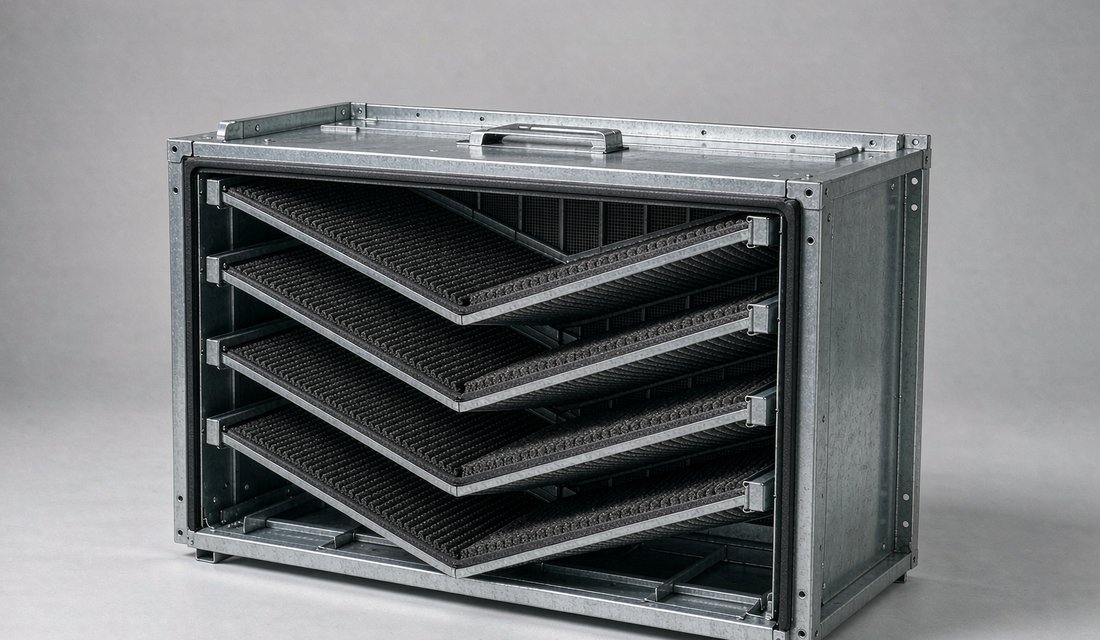

图1 V型活性炭过滤器外形与炭板排布

表3 V型活性炭过滤器典型结构参数

参数项	常见范围	说明
外形尺寸	592×592×292 mm	适配标准机组模数
炭板组数	4～8 组	按风量与断面确定
炭层厚度	25～60 mm	与接触时间对应
有效通气面积	6.0～9.0 m²	同外形平板式的三至四倍
框体材质	镀锌板、铝合金	铝合金较轻且耐蚀
炭材形态	颗粒炭、蜂窝炭	蜂窝炭阻力偏低
额定风量	1800～3200 m³/h	对应迎面风速 1.5～2.5 m/s
初始压降	80～150 Pa	额定风量下测定
建议终阻力	初始值的 1.8～2.0 倍	联动压差报警

四、吸附机理与V型结构的传质优势

活性炭的吸附能力源自发达的微孔结构。煤质炭以微孔为主，孔径集中在两纳米以下，适合捕集小分子气味物质；椰壳炭孔隙分布较宽，兼具微孔与中孔，对大分子酯类与酮类的容纳能力较好。气体分子先经外扩散到达炭粒表面，再沿孔隙内扩散至吸附位点。

V型通道的作用在于改善气流与炭层的接触条件。气流在楔形通道内分束后，各炭板表面的流速趋于接近，减少了平板结构中常见的入口偏流与死区。接触时间按炭层厚度与表观流速之比计算，延长时间可提高单程去除率，同时带来阻力上升。

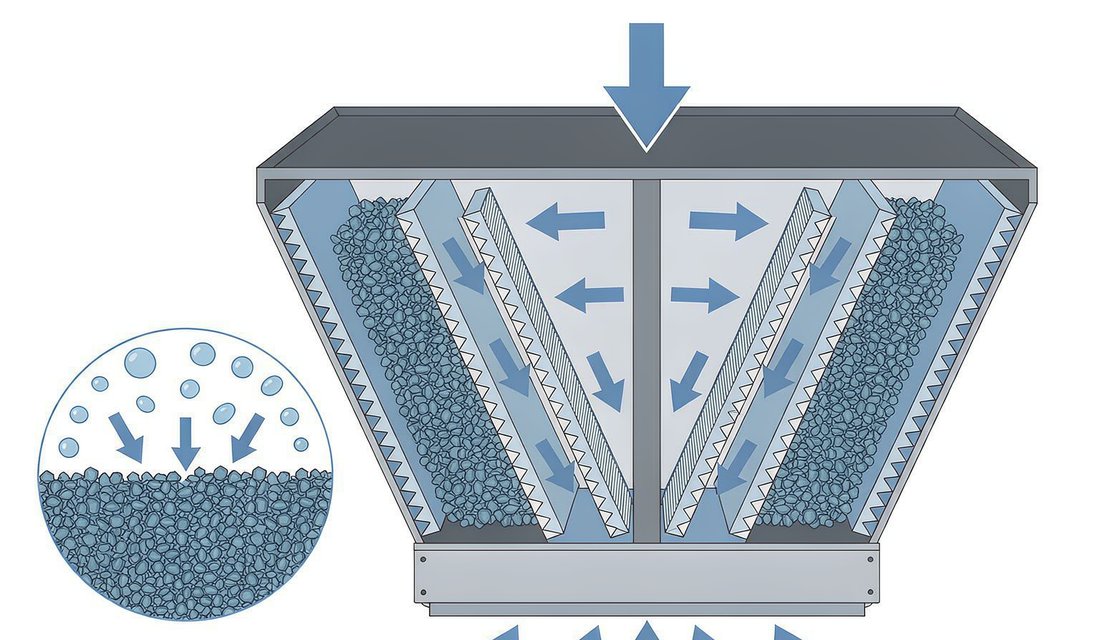

图2 气流分束穿过滤层与微孔吸附示意

表4 吸附过程的分段阻力与影响因素

阶段	传质方式	主要阻力	强化措施
外扩散	气流至炭粒表面	气膜厚度、流速	提高断面均匀性
内扩散	孔隙内迁移	孔径分布、曲折度	选用中孔发达炭种
表面吸附	位点结合	极性匹配、湿度	浸渍改性、除湿
脱附	解吸返混	温度、浓度波动	稳定工况、避免高温

五、炭种选型与浸渍改性

炭种选择取决于异味组分的极性分布与湿度条件。以醇类和酮类为主的车间，宜选用孔隙发达、碘值较高的椰壳炭；以含硫化合物与胺类为主的场合，需采用浸渍改性炭，通过负载铜、锰或碱性物质提升化学吸附能力。改性炭容量提升明显，但再生困难。

车间排风相对湿度常在百分之六十以上，水分子会占据活性位点并阻塞微孔。选用疏水性较强的煤质炭，或在炭层前设置除湿段，可缓解湿度对效率的影响。按《木质活性炭试验方法》（GB/T 12496 系列）与《空气过滤器用活性炭》（GB/T 7701.1-2008）的要求，碘值、四氯化碳吸附率与强度是三项基本指标。

表5 常用炭种的性能对比

炭种	碘值（mg/g）	比表面积（m²/g）	适用组分	耐湿性
煤质颗粒炭	900～1050	850～1000	苯系物、烷烃	较好
椰壳颗粒炭	1000～1200	1000～1300	醇、酮、酯类	中等
木质颗粒炭	850～1000	800～950	大分子气味物	中等
蜂窝活性炭	600～800	600～800	大风量低浓度	较好
浸渍改性炭	800～950	750～900	硫化氢、胺类	较好

表6 浸渍体系与目标组分

浸渍体系	目标组分	作用机理	注意事项
碱性浸渍	硫化氢、甲硫醇	酸碱中和并促氧化	失效后不宜再生
铜锰浸渍	胺类、氨	络合与催化氧化	防潮存放
酸性浸渍	氨、三甲胺	化学吸收	对金属框有腐蚀
未浸渍基炭	挥发性有机物	物理吸附	可热再生

六、迎面风速、接触时间与断面设计

迎面风速是设计中的核心参数。风速偏高时，气流在炭层内的停留时间缩短，传质带前移加快，穿透提前；风速偏低时，吸附效率提高，但所需断面增大，投资与占地随之上升。工程中该类产品的迎面风速多控制在每秒一点五米至二点五米。

接触时间按炭层厚度除以表观流速计算，一般要求不低于零点一秒。对于嗅阈值很低的含硫组分，宜延长至零点一五秒以上。设计时先按风量与允许压降确定迎风面积，再按接触时间校核炭层厚度，两者不匹配时通过调整炭板组数解决。

表7 断面设计参数对照

风量（m³/h）	迎面风速（m/s）	所需迎风面积（m²）	炭层厚度（mm）	接触时间（s）
2000	1.8	0.31	40	0.11
3000	1.8	0.46	40	0.11
3000	2.2	0.38	50	0.13
4000	2.0	0.56	50	0.13
6000	2.4	0.69	60	0.15

七、压降构成与能耗核算

压降由滤层阻力、结构阻力与进出口局部阻力叠加。清洁状态下，该类过滤器的初始压降多在八十帕至一百五十帕之间，其中滤层阻力占比过半。随着吸附带推进与表面粉尘沉积，压降缓慢上升，达到初始值的一点八倍至两倍时宜安排更换。

压降转化为风机能耗，可按风量与压降的乘积除以风机效率估算。以风量每小时两万立方米、压降增加一百帕、全年运行六千小时计，附加电耗约三千三百千瓦时。这一量级提示设计者，在满足接触时间的前提下应压缩炭层厚度与褶面夹角带来的结构损失。

表8 压降构成与能耗估算

运行状态	滤层阻力（Pa）	结构阻力（Pa）	局部阻力（Pa）	合计（Pa）
清洁初始	55～85	20～40	10～25	85～150
中期	70～105	20～40	10～25	100～170
临近终阻力	105～150	20～40	10～25	135～215
年附加电耗	风量 20000 m³/h、压降增加 100 Pa 时约 3300 kWh			—

八、与初效、中效过滤器的三级级配

活性炭过滤器不宜单独承担全部净化任务。前置初效拦截纤维与絮状物，中效控制细颗粒物，可避免粉尘堵塞炭层外表面、遮蔽吸附位点。三级级配后，炭层阻力上升趋缓，更换周期延长。按《洁净厂房设计规范》（GB 50073-2013）的要求，各级应设压差监测与报警。

级配顺序不宜颠倒，也不宜在炭层后设置易发尘的滤材。排风系统常在炭过滤后接高效过滤或直接排放，回风系统则需在炭层后加设阻漏滤层，防止炭粉进入洁净区。各段之间应留出检修空间，便于单段抽换而不影响其他段运行。

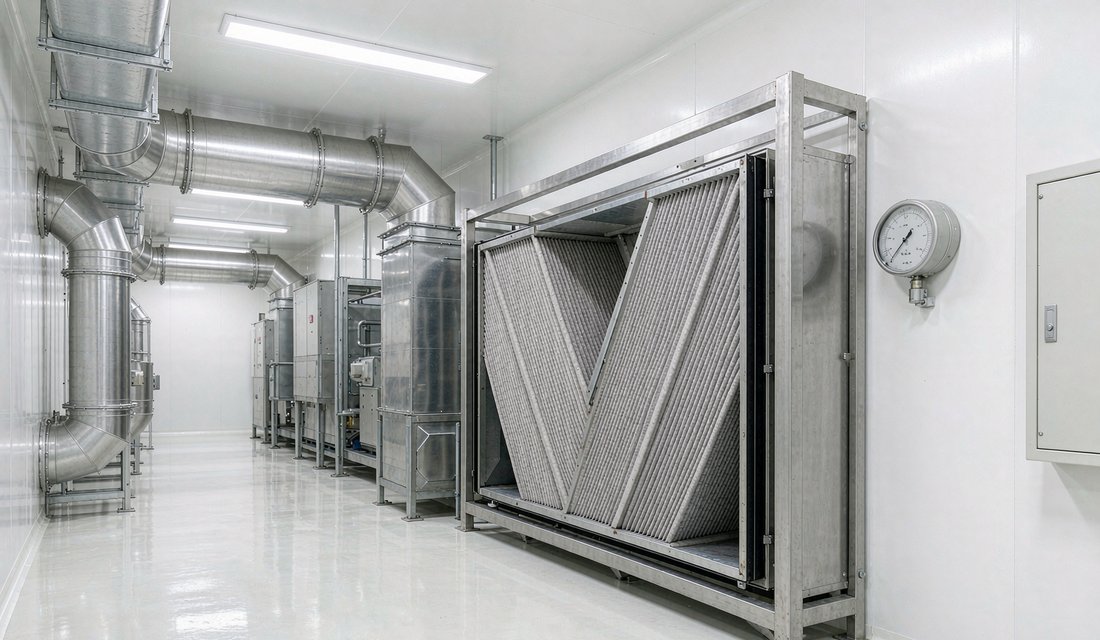

图3 车间空调机组过滤段的现场布置

表9 三级级配配置与阻力分配

段位	配置形式	主要功能	初始阻力（Pa）	终阻力（Pa）
前级	板式或袋式初效	拦截纤维与大颗粒	40～70	120～160
中级	袋式中效	控制细颗粒物	80～130	200～260
末级	V型活性炭	吸附气味组分	85～150	170～300
保护段	阻漏滤层	阻挡炭粉迁移	30～50	90～120

九、吸附容量与更换周期测算

吸附容量按炭重与平衡吸附量估算，再按进气浓度、风量与运行时间折算穿透周期。实际工程中进气浓度波动大、组分复杂，理论计算只能给出量级参考，需以压降上升与出口气味检测结果作为更换依据。此类工况的更换周期多在六个月至十八个月之间。

容量测算应引入安全系数，一般取一点五至二点零。对于含硫化合物占比高的工况，穿透曲线陡峭，安全系数宜取上限。若车间存在溶剂批次切换，进气浓度短时升高数倍，宜按峰值浓度校核，并在切换时段加密监测。

表10 吸附容量与穿透周期测算示例

参数	取值	说明
单组炭重	12 kg	四组并联合计 48 kg
平均进气浓度	12 mg/m³	以乙酸乙酯计
平衡吸附量	0.18 g/g	按等温线取 60% 饱和点
有效容量	8.6 kg	扣除安全系数后
日吸附量	0.058 kg/d	风量 2000 m³/h、运行 20 h
估算周期	约 148 d	实际按压差与检测修正

十、合规要求与验证方法

生物制药车间属药品生产质量管理规范（2010年修订）管辖范围，与药品直接接触的气体需经除菌过滤，异味控制单元通常布置在排风侧或非关键回风支路。按《医药工业洁净厂房设计规范》（GB 50457-2019）的要求，排风系统应防止交叉污染，各工序排风宜独立设置。

验证内容包括初始压降、风量、出口臭气浓度与炭层完整性。完整性可采用邻苯二甲酸二辛酯气溶胶扫描或压力衰减法检测，确认无旁通与泄漏。验证记录应纳入设备档案，与更换记录、压差趋势一并保存，作为周期性回顾的依据。

表11 安装与运行验证项目

验证项目	方法	判定依据	周期
风量与风速	风速仪断面法	偏差不大于 ±10%	安装后、年度
初始压降	微压计直读	不高于设计值 1.1 倍	安装后
出口臭气浓度	三点比较式臭袋法	符合地方排放限值	季度
炭层完整性	气溶胶扫描或压力衰减	无可见泄漏与旁通	年度
特征组分浓度	气相色谱或检测管	去除率不低于设计值	季度

十一、工程案例与实测数据

某生物制药企业发酵车间排风量每小时两万四千立方米，原有平板式炭箱占地较大、更换频繁。改造后采用四组V型活性炭过滤器并联，炭层厚度五十毫米，迎面风速每秒一点九米，接触时间零点一三秒，初始压降一百一十帕。

运行三个月后实测，出口臭气浓度由改造前的九百七十降至二百三十，特征组分乙酸乙酯去除率百分之八十六，乙醇去除率百分之七十八。压降升至一百四十五帕，未达终阻力阈值。车间内人员对气味的负面反馈明显减少。

表12 改造前后运行数据对照

指标	改造前	改造后 3 个月	变化
出口臭气浓度（无量纲）	970	230	下降 76%
乙酸乙酯去除率	52%	86%	提高 34 个百分点
乙醇去除率	45%	78%	提高 33 个百分点
初始压降（Pa）	135	110	降低 25 Pa
更换周期（月）	5	预计 14	延长约 2.8 倍

十二、运行维护与失效判定

日常维护以压差监测为主，辅以定期出口气味巡检。压差上升速率突然加快，多提示前置滤层破损或粉尘穿透；压差长期不升，则可能为炭层旁通或密封失效。炭板抽换时应整组更换，避免新旧混用导致气流短路。

饱和活性炭可通过热再生或蒸汽再生恢复部分容量，再生温度一般控制在八百度至九百度，再生后碘值可恢复至新炭的百分之八十五左右。含浸渍剂的化学吸附炭不宜再生，应按危险废物管理要求交由有资质单位处置。

表13 常见异常现象与处置对策

现象	可能原因	处置措施
压差快速上升	前置滤层破损、粉尘穿透	更换前级、清理炭层表面
压差长期偏低	炭板密封失效、旁通	更换密封条、复查安装
出口气味回升	炭层穿透或湿度偏高	整组更换、核查除湿段
炭粉外逸	滤层破损、流速过高	更换炭板、下调风速
