化纤袋式中效过滤器在冷链物流仓储通风系统中的低温工况表现分析

概述

冷链物流仓储长期运行在低温、高湿与频繁开关门的工况下，库内空气不仅携带包装纸屑、木质托盘纤维与叉车带入的路面尘，还伴随货物换气与人员进出带入微生物气溶胶。通风与空调系统既要维持库温均匀，又要完成颗粒物控制，对过滤环节的低温适应性提出特殊要求。

化纤袋式中效过滤器以合成纤维滤料缝制成多个滤袋，在有限的安装断面上展开较大的有效过滤面积，具备阻力低、容尘量大的特点。本文结合冷链仓储的运行特征，讨论其在低温工况下的捕集机理、效率表现、阻力变化、结构耐久性与选型参数，并给出配置方法与工程实测对照。

一、冷链仓储通风系统的运行特征

冷库按温度带可划分为冷藏库、冷冻库与速冻间，库温常处于零下25摄氏度至零上10摄氏度区间。为兼顾温度均匀性与抑制结露，通风系统多采用小风量、长时间连续运行的方式，新风量按作业人数与货物换气量核算。

与舒适性空调不同，冷库送风温度低、相对湿度高，过滤段长期处于低温高湿环境；货物进出时的热湿交换会在过滤段前后形成明显温差，局部表面容易结露乃至结霜。按《冷库设计标准》（GB 50072-2021）的要求，库房通风与空气处理设备应兼顾防结露与可维护性。

表1 冷链仓储典型工况参数

库型	库温范围	相对湿度	换气次数（次/时）	过滤段布置位置
高温冷藏库	0～10 ℃	85%～95%	2～4	空调箱正压段
中温冷藏库	-5～0 ℃	80%～90%	2～3	库外机组内
低温冷冻库	-25～-18 ℃	75%～85%	1～3	库外常温侧
速冻间	-35～-30 ℃	70%～80%	4～8	独立送风支路
分拣与穿堂	5～15 ℃	60%～75%	3～6	新风机组

二、库内颗粒物来源与污染特征

库内颗粒物主要来自瓦楞纸箱与木质托盘磨损产生的植物纤维、货物表面附着的泥土、叉车轮胎带入的路面尘，以及库门开启时内外气流的交换携带。粒径分布以5微米以上粗颗粒为主体，同时含有1至5微米区间的纤维碎屑与胶体微粒。

微生物气溶胶与颗粒物存在共生关系，霉菌孢子与细菌多附着于粉尘表面随气流迁移，在湿度较高的包装表面沉降后仍有存活可能。按《食品安全国家标准 食品冷链物流卫生规范》（GB 31605-2020）的要求，贮存环节应控制空气洁净程度并定期清洁消毒，过滤段因而成为交叉污染控制的关键节点。

表2 库内污染物来源与粒径分布

来源环节	主要成分	粒径区间	产生特征	质量占比
纸箱与托盘磨损	植物纤维、纸屑	5～100 μm	叉车搬运时集中	35%～45%
货物表面附着	泥土、砂粒	10～200 μm	随货物入库存留	20%～30%
叉车与人员	路面尘、皮屑	1～50 μm	作业时段连续	10%～15%
库门开启交换	外部大气尘	0.1～20 μm	峰谷波动明显	10%～20%
蒸发器与风机	金属磨屑、霜粉	0.5～30 μm	除霜周期内释放	5%～10%

三、化纤袋式中效过滤器的结构构成

该型过滤器由外框、滤袋与支撑结构三部分组成。外框多采用镀锌钢板、铝合金型材或不锈钢折边成型，厚度通常为20至25毫米；滤袋由聚酯纤维或聚丙烯纤维非织造布缝制，袋口以金属压条或结构胶固定于框体，袋间设置分隔条以避免运行中袋体贴合。

常见袋数为3至8袋，袋长300至650毫米，有效过滤面积可达迎风面积的2.5至4倍。滤料克重一般为80至150克每平方米，采用熔喷与纺粘复合、针刺或热轧工艺成型，纤维直径分布与孔隙梯度共同决定其拦截能力与容尘空间。

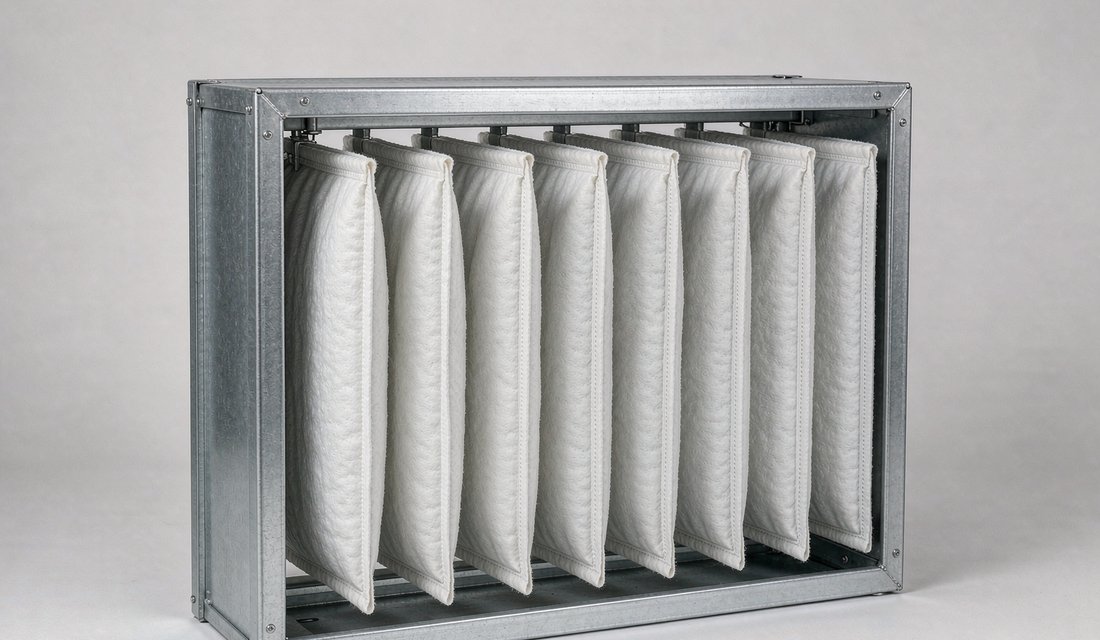

图1 化纤袋式中效过滤器的框体与滤袋构造

表3 结构组成与功能分工

部件	常用材质	规格范围	功能作用
外框	镀锌钢板、铝合金	厚20～25 mm	承载滤袋并保证安装面平整
滤袋	聚酯纤维非织造布	克重80～150 g/m²	形成过滤面并容纳粉尘
袋口压条	镀锌钢丝、铝条	直径3～5 mm	固定袋口、维持开口形状
分隔条	热熔胶、编织带	间距100～150 mm	防止袋体在气流中拍打贴合
密封条	聚氨酯海绵、硅橡胶	宽10～20 mm	阻断边框旁通漏风

四、低温工况下的捕集机理与效率表现

中效过滤器的捕集依靠惯性碰撞、直接拦截、布朗扩散与静电吸引共同完成。粒径大于1微米的颗粒以惯性与拦截为主，纤维层的曲折通道使气流方向频繁改变，颗粒因惯性偏离流线而撞击纤维表面；亚微米颗粒则主要受布朗扩散支配，流速越低扩散作用越充分。

温度下降使空气黏度降低、分子平均自由程缩短，扩散效应相对减弱；同时纤维模量上升、孔隙结构趋于刚硬，气流通道的几何形态变化有限。按《空气过滤器》（GB/T 14295-2008）与 ISO 16890-1:2016 的分级口径测试，同一滤材在零下20摄氏度至常温区间对0.4微米粒子的分级效率波动多在3个百分点以内。

表4 温度对捕集机理的影响

工况温度	空气黏度（10⁻⁶ Pa·s）	惯性效应	扩散效应	计数效率变化
25 ℃	18.4	基准	基准	基准值
0 ℃	17.2	略增	略减	-0.5～+0.8 个百分点
-18 ℃	16.2	增加	减弱	-1.2～+1.0 个百分点
-30 ℃	15.7	增加	减弱	-2.0～+1.2 个百分点
结霜状态	—	通道阻塞	滤饼参与捕集	+3～+8 个百分点

五、阻力特性与容尘行为

过滤器阻力由滤材固有阻力与积尘附加阻力构成，与迎面风速近似呈线性关系。低温下空气密度增大，同一体积流量对应的质量流量提高，动压与沿程损失随之上升，风机需提供更高的全压才能维持设计风量，这一点在冷冻库送风支路上比较明显。

容尘过程中，颗粒先在滤材迎风面形成滤饼，随后向内部孔隙渗透。低温高湿条件下粉尘吸湿后黏结性增强，滤饼更易致密化，阻力上升速率高于干燥工况；但粉尘层本身也参与捕集，效率随积尘略有提升，形成阻力与效率同步增长的运行特征。

表5 不同积尘阶段的阻力与效率

运行阶段	积尘量（g/m²）	初阻力（Pa）	终阻力（Pa）	效率变化
清洁状态	0	55～80	—	额定值
初期积尘	50～150	80～110	—	+2～+4 个百分点
中期积尘	150～350	110～180	—	+4～+7 个百分点
更换临界	350～500	—	220～280	+6～+9 个百分点
超期运行	>500	—	>300	效率回落、能耗上升

六、结霜、湿迁移与结构耐久性

当滤材表面温度低于露点且低于冰点时，水汽直接在纤维上凝华成霜。霜层堵塞孔隙使阻力在数小时内快速攀升，同时增大滤袋自重，可能造成袋体下垂、袋间贴合与框体变形，严重时滤袋底部与框体脱开形成旁通。

湿迁移还会削弱滤材的挺度与抗张强度，反复冻融使纤维间的黏结点产生疲劳，长期运行后破袋风险上升。工程上通常在新风预热段与过滤段之间设置温度缓冲，或将过滤段布置在库外常温侧，使滤材工作在露点以上的环境中。

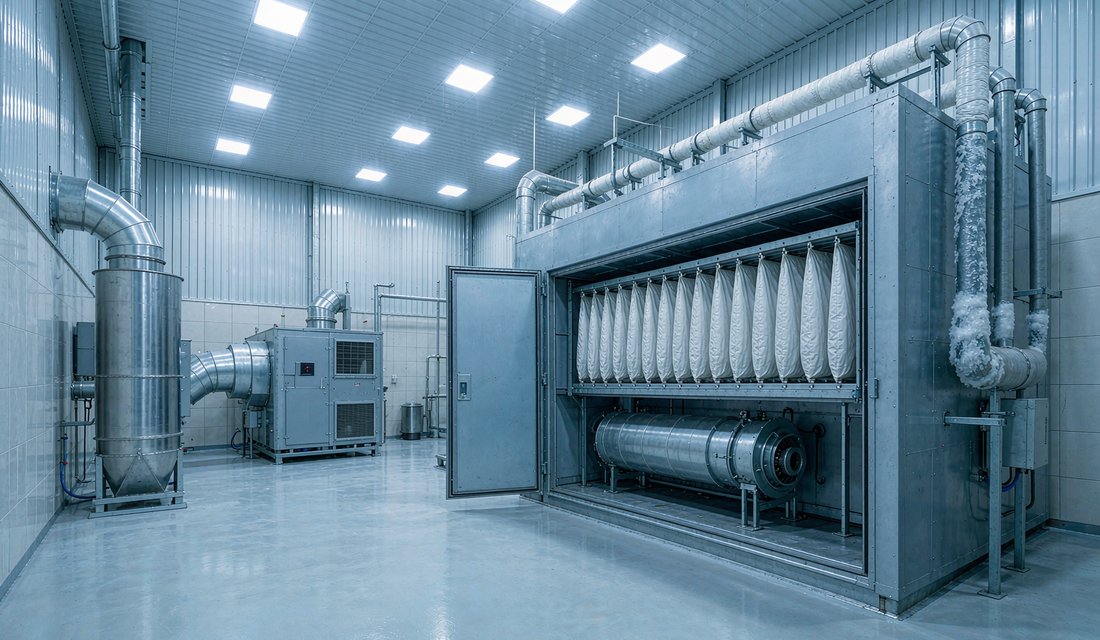

图2 冷库空调机组内的袋式过滤段安装实景

表6 结霜风险评估与应对措施

风险部位	成霜条件	表现特征	应对措施
滤袋迎风面	表面温度低于露点	白色霜层、阻力陡升	前置预热、提高送风温度
框体与壁板接缝	冷桥部位结露	冰壳、密封条失效	断冷桥处理、加设保温
袋间通道	气流死区	霜堵、风量分配不均	增设分隔条、调整袋间距
滤袋底部	自重与冰载叠加	下垂、袋底撕裂	缩短袋长、加装底托
检修门周边	门缝漏风	局部结霜、旁通	更换密封条、加压实锁

七、主要规格与关键参数

选型时需同时确定外形尺寸、袋数、袋长、额定风量、初阻力与过滤效率等级。按 EN 779:2012 的分类，化纤袋式中效产品多对应 M5 至 F8 区间；按 ISO 16890-1:2016 的体系，则需给出对 PM1、PM2.5 与 PM10 的 ePM 分级值，以便与库房洁净要求对接。

额定风量一般按迎面风速2.0至2.8米每秒标定，超过该区间会使阻力快速上升并加剧袋体抖动；低于1.2米每秒则气流分布不均，部分滤袋利用率下降。低温工况宜取下限风速，以换取更长的更换周期与更平稳的阻力曲线。

表7 化纤袋式中效过滤器主要规格参数

型号规格（mm）	袋数	袋长（mm）	额定风量（m³/h）	初阻力（Pa）	效率等级
592×592×500	6	500	3200～3600	60～85	F7
592×592×600	8	600	3600～4200	65～90	F7
592×287×500	3	500	1500～1800	55～80	F6
490×592×500	5	500	2600～3000	60～85	F7
592×592×350	4	350	2000～2400	50～75	M6

表8 滤料与整体性能指标

项目	指标范围	测试依据
滤料克重	80～150 g/m²	GB/T 24218.1
厚度	0.6～1.5 mm	GB/T 3820
抗张强度（纵向）	≥60 N/5cm	GB/T 3923.1
效率等级	M5～F8	EN 779:2012 / GB/T 14295
ePM2.5 分级	ePM2.5 50%～80%	ISO 16890-1:2016
建议终阻力	初阻力×2，且≤280 Pa	ASHRAE 52.2-2017

八、风量级配与系统阻力平衡

冷库送风系统通常采用初效与中效两级配置：初效拦截纤维与粗颗粒，保护中效滤袋免受大颗粒冲刷；中效承担细颗粒捕集，控制送风含尘浓度。两级之间应保留不小于300毫米的检修空间，便于单独更换而不拆卸相邻段。

袋式过滤器的阻力占系统总阻力的比重较大，配管时应按各支路风量分配过滤面积，避免同一机组内不同支路阻力偏差超过15%。对于多库房并联的系统，可在各支路设置定风量阀或阻力平衡阀，使滤袋积尘后风量偏移控制在允许范围内。

表9 两级过滤级配方案

级配方案	前级配置	后级配置	系统总阻力（Pa）	适用库型
方案甲	G4 板式	M6 袋式	180～240	高温冷藏库、穿堂
方案乙	G4 板式	F7 袋式	220～300	中温冷藏库
方案丙	M5 袋式	F8 袋式	260～340	速冻间、分拣区
方案丁	G4 板式＋活性炭	F7 袋式	280～380	异味敏感货物库

九、能耗核算与全周期运行成本

过滤器能耗由风机附加功率与更换维护成本两部分构成。风机功率增量可按风量与阻力乘积除以全压效率估算，一台风量20000立方米每小时的机组，过滤段阻力每增加50帕，轴功率约增加0.4至0.5千瓦，按全年6000小时运行计算，年耗电量在2400至3000千瓦时之间。

全周期成本还需计入滤袋更换的人工与停机损失。低温库房更换作业需在停机化霜后进行，单次作业时间往往长于常温工况。因此在同等效率前提下，应优先选择容尘量较大、更换周期较长的规格，用较低的更换频次抵消初期投入的差异。

表10 过滤段能耗与成本核算示例

项目	数值	单位	说明
机组风量	20000	m³/h	典型冷库送风机组
过滤段平均阻力	150	Pa	清洁至更换区间均值
年运行时间	6000	h	连续运行折算
过滤段年耗电	7300～8800	kWh	按风机全压效率0.65计
年更换次数	2～3	次	低温高湿工况
单次更换人工	4～6	工时	含停机化霜时间

十、安装构造与密封要点

袋式过滤器应安装在专用框架内，框架平面度偏差控制在2毫米以内，避免因框体变形造成滤袋受力不均。滤袋轴线应与气流方向平行，袋口朝向迎风侧，安装后用手指沿边框检查是否存在可见缝隙，必要时加贴密封条。

冷库环境中的密封材料需兼顾低温柔顺性与抗霉性能，普通海绵密封条在反复冻融后易硬化开裂，宜选用闭孔硅橡胶或三元乙丙材质。检修门应设置内外双道密封，并在门框加装电伴热或保温断桥，减少门缝结露导致的旁通漏风。

表11 安装质量检查项目

检查项	技术要求	检测方法	不合格后果
框架平面度	偏差≤2 mm	塞尺、直尺	滤袋受力不均、袋口脱开
边框密封	无可见缝隙	目视、发烟法	旁通漏风、效率下降
袋间间距	≥30 mm	钢尺测量	袋体贴合、有效面积减少
袋体朝向	与气流平行	目视	抖动磨损、局部破损
检修门密封	双道密封完好	手感、纸张抽拉	门缝结霜、冷量损失

十一、维护更换判定与在线监测

更换判定不宜单纯依赖运行时间，应以阻力、风量与目视检查三项指标综合判断。当阻力达到初阻力的两倍或超过280帕，且风量下降超过额定值15%时，即应安排更换；若发现滤袋破损、霉斑或明显下垂，则不受阻力条件限制。

在线监测可通过压差变送器配合风量传感器实现，数据接入楼宇自控系统后形成阻力趋势曲线。曲线的斜率变化比绝对值更能反映工况异常：斜率突然变陡往往对应结霜或滤饼致密化，斜率长期平缓则可能提示旁通漏风或测压管堵塞。

表12 更换判定指标与处置

指标	正常区间	预警阈值	处置措施
运行阻力	初阻力～1.5倍	≥2倍初阻力或280 Pa	安排更换
风量偏差	±10%	下降＞15%	核查堵塞与风机工况
阻力上升斜率	平缓递增	短期内陡增	排查结霜与除霜周期
滤袋外观	平整无破损	下垂、破袋、霉斑	立即更换
库内洁净度	符合内控限值	连续超标	复检密封与级配

十二、性能验证方法与工程实测对照

性能验证应覆盖效率、阻力与容尘三项基本指标。效率测试按《高效空气过滤器性能试验方法 效率和阻力》（GB/T 6165-2008）与 ASHRAE 52.2-2017 的计数法进行，用聚苯乙烯乳胶球或相邻粒径气溶胶发生装置产生0.3至10微米粒子，逐级测定分级效率并加权得到综合值。

某华东地区冷链物流中心在分拣穿堂新风机组上配置6袋F7化纤袋式中效过滤器，连续运行14个月的记录显示：清洁状态初阻力72帕，第6个月升至138帕，第12个月达235帕并安排更换；同期库内5微米以上颗粒计数由每升38万粒降至4.6万粒，滤袋未见破损与霉变。

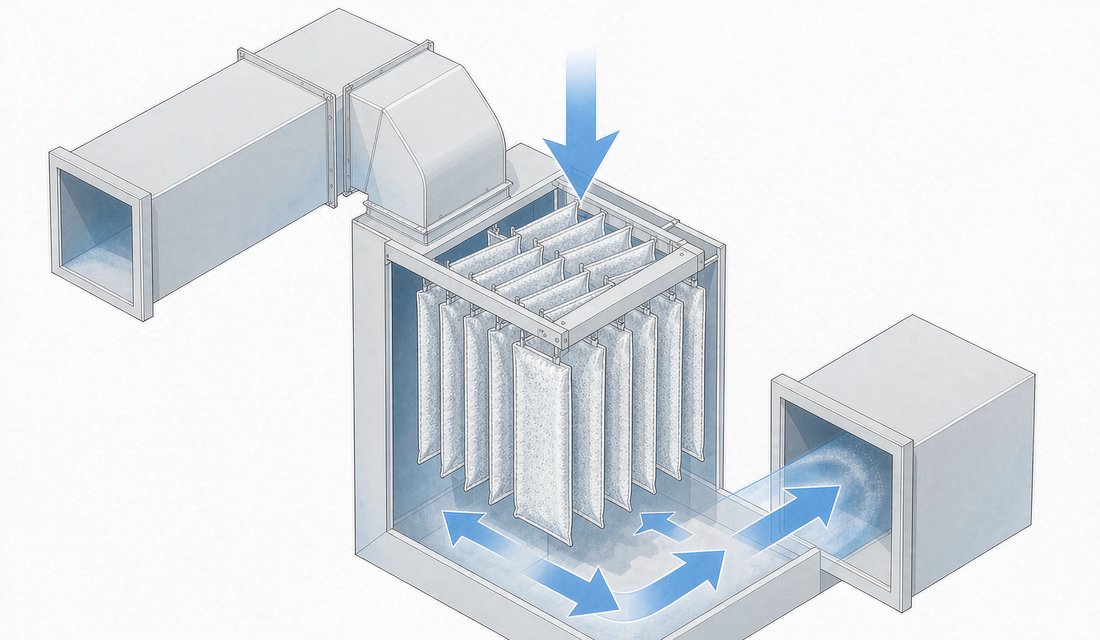

图3 低温工况下滤袋气流分布与结霜位置示意

表13 工程实测数据对照

监测月份	运行阻力（Pa）	风量（m³/h）	≥5 μm 颗粒（粒/L）	库内温差（℃）
第1月	72	3480	380000	±0.8
第4月	105	3390	152000	±0.9
第8月	168	3210	78000	±1.1
第12月	235	2960	46000	±1.3
更换后	74	3470	41000	±0.8
