基于G4标准的初效板式耐水洗折叠过滤器在洁净室预过滤中的实践

基于G4标准的初效板式耐水洗折叠过滤器在洁净室预过滤中的实践

洁净室是现代制药、电子、食品、医疗等行业生产环境的核心组成部分，其空气质量直接关联到产品质量与人员健康。在洁净室通风系统设计中，空气过滤通常按照初效、中效、高效三级或多级组合配置，其中初效过滤器承担着拦截大粒径颗粒物、保护下游中高效段滤材以及降低系统运行能耗的重要任务。初效板式耐水洗折叠过滤器因可重复清洗、阻力较低、结构紧凑、安装维护方便，在洁净室预过滤环节得到了广泛应用。本文围绕 G4 标准的技术要求，结合工程实践，探讨其在洁净室预过滤中的应用要点、性能测试方法与运维管理策略。

一、G4 标准的技术内涵与适用边界

G4 是 EN 779:2012《一般通风用空气过滤器》中对过滤器效率的分级之一，主要针对粒径大于或等于 0.4μm 的颗粒物，以人工尘计重效率为评价指标。按照该标准，G4 级过滤器的计重效率应≥90%，初始阻力≤70Pa。GB/T 14295-2019《空气过滤器》也将类似效率范围的产品归入“粗效过滤器”范畴。

在洁净室设计中，G4 级初效过滤器常被布置在新风机组入口、空调箱回风段或送风前端，用于捕集室外新风中的花粉、纤维、灰尘、沙粒等大粒径污染物。美国采暖、制冷与空调工程师学会（ASHRAE）在 Handbook—HVAC Systems and Equipment 中指出，预过滤段的有效运行能够显著延长高效过滤器的使用寿命，降低因大颗粒物冲击造成的滤材损伤风险。清华大学建筑技术科学系的研究团队也曾在《暖通空调》期刊中强调，合理的初效段设计是保障洁净室末端高效过滤器稳定运行的基础条件。

二、初效板式耐水洗折叠过滤器的结构特点

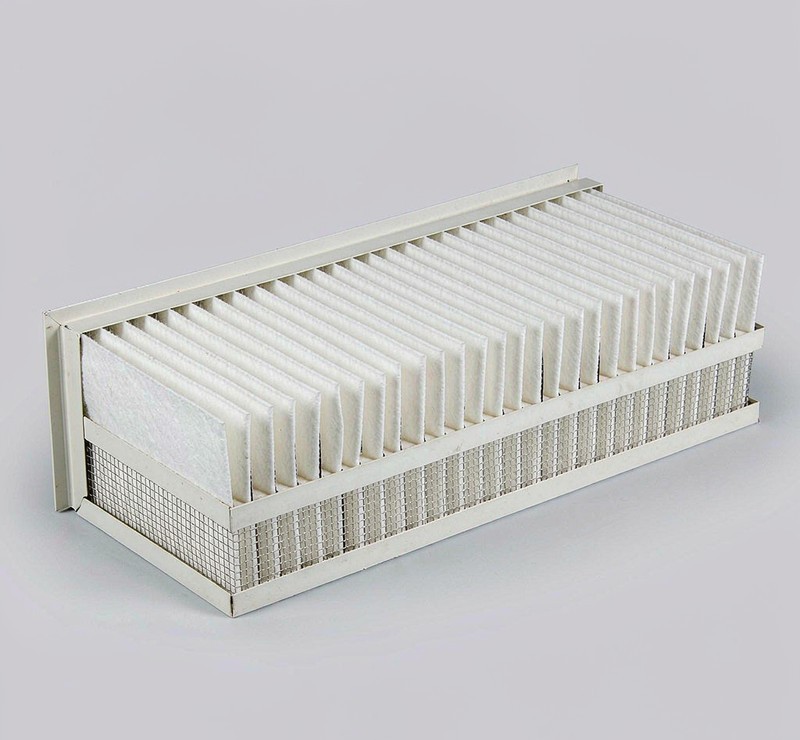

初效板式耐水洗折叠过滤器由外框、折叠式滤材、支撑网和密封条组成。外框多采用铝合金、镀锌钢板或耐水塑料制成，能够在多次水洗后保持结构稳定；滤材通常选用聚酯纤维无纺布或耐水洗合成纤维毡，经过折叠工艺形成多道均匀褶皱以增大有效过滤面积；支撑网设置在滤材的迎风面与出风面，用于防止褶皱在水洗或高风速条件下变形。

与普通一次性纸框初效过滤器相比，板式耐水洗产品的主要区别在于滤材与边框材料的可清洗性。聚酯纤维滤材在清水冲洗或低压水枪清洁后，可去除大部分附着颗粒，干燥后重新投入使用。日本空气清净协会（JACA）No.10B 规格书对一般通风用过滤器的维护方式进行了说明，耐水洗型产品被认为是降低运行成本与固体废弃物产生量的可行方案之一。Hinds（1999）在《Aerosol Technology》中阐述了纤维过滤材料几何稳定性对阻力保持能力的影响。

三、洁净室预过滤中的功能定位

在洁净室空调系统中，初效过滤器的主要功能可归纳为以下三个方面。

1. 保护下游高效过滤段

室外新风中含有大量粒径分布较宽的颗粒物，若直接进入中效或高效过滤器，将造成末端滤材快速堵塞、阻力升高。G4 级初效过滤器能够优先捕集大粒径颗粒，使中高效段专注于细颗粒物控制，从而优化整个过滤系统的经济性。

2. 维持系统风量与压差稳定

洁净室对换气次数与房间压差有严格要求。初效过滤器若阻力增长过快，将导致风机工况点偏移、送风量下降。板式耐水洗产品因容尘量较高、阻力曲线平缓，有助于在清洗周期内维持稳定的风量输出。

3. 降低全生命周期成本

耐水洗设计使过滤器在经历一定周期积尘后，可通过清洗恢复部分过滤能力，减少一次性更换频率。在中等粉尘浓度的洁净厂房中，耐水洗初效过滤器的清洗更换周期可达到一次性产品的两倍以上。

四、性能测试方案与实验数据

为验证初效板式耐水洗折叠过滤器的实际性能，测试工作依据 GB/T 14295-2019 与 EN 779:2012 的相关规定开展。测试样品名义尺寸为 595mm×595mm×46mm，额定风量 3400m³/h，测试内容包括初始阻力、计重效率、容尘量以及清洗后的效率恢复率。

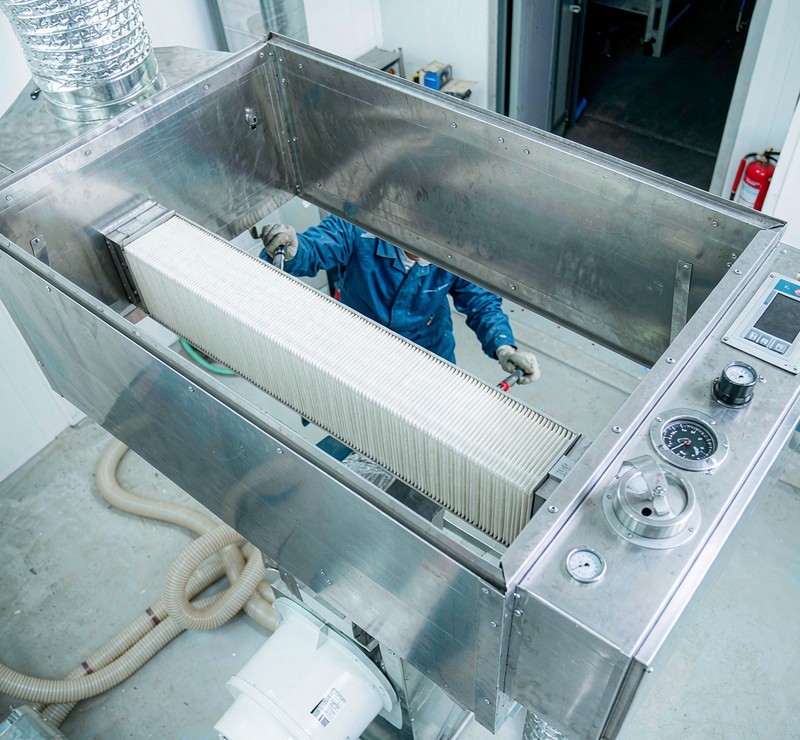

试验尘配制参照 ASHRAE 52.2 方法，使用标准人工尘；测试风洞配备微压计（精度 ±1Pa）、热式风速仪、电子天平（精度 0.1g）以及激光粒子计数器。每组样品在 23℃±2℃、相对湿度 45%±10% 的环境条件下进行测试，终止阻力设定为 250Pa 或初始阻力两倍的较低值。完成容尘测试后，对样品进行清水冲洗、自然晾干，再次测定初始阻力与计重效率。

下表汇总了本次测试涉及的关键性能指标。

测试项目	指标要求	实测结果	备注
过滤等级	G4（EN 779）	G4	计重效率≥90%
初始阻力	≤70 Pa	62 Pa	额定风量下
计重效率	≥90%	91.3%	人工尘法
容尘量	—	420 g	终止阻力 250Pa
建议终阻力	≤250 Pa	250 Pa	节能运行参考
清洗后效率	≥85%	87.5%	清水冲洗一次
耐温范围	-20℃~+70℃	符合	长期工作温度
耐湿范围	≤80%RH（无凝露）	符合	常规工况

五、工程实践中的选型与安装建议

在洁净室项目中选用初效板式耐水洗折叠过滤器时，应综合考虑空气处理量、粉尘浓度、运行环境、清洗条件与维护周期。

1. 依据风量与安装空间确定尺寸规格

常见标准尺寸包括 595mm×595mm×46mm、595mm×295mm×46mm 等，名义尺寸对应 24in×24in×2in、24in×12in×2in 等英制规格。设计人员应根据空调箱安装卡槽尺寸与额定风量选择匹配规格，避免旁通或漏风。

2. 关注滤材与边框的耐水洗次数

不同厂商产品的耐水洗次数存在差异，一般在 3 至 6 次之间。选型时应要求供应商提供清洗恢复率测试数据，并在合同中明确可清洗次数与效率保持要求。清洗时建议使用低压清水或软毛刷，避免使用强酸、强碱或高压水枪。

3. 设置压差监测与清洗周期

建议在过滤器前后配置压差传感器或就地压差表，当运行阻力达到初始值的 1.8 倍至 2 倍时安排清洗或更换。高粉尘浓度的制药、食品或电子厂房清洗周期可能缩短至 2 至 4 周；粉尘浓度较低的洁净区可延长至 2 至 3 个月。

4. 重视安装密封与维护规范

边框密封条应保持完整，安装时确保过滤器与安装框之间无明显缝隙。定期巡检边框是否因长期受潮变形，及时更换密封老化或边框损坏的产品。德国 VDI 2083 系列标准对洁净室设备的维护与更换程序提出了系统性要求，工程现场可结合该标准制定操作规程。

六、产品主要技术参数

下表给出了本次实践涉及的初效板式耐水洗折叠过滤器主要技术参数，供工程设计与选型参考。

参数项目	技术指标	备注
过滤等级	G4（EN 779）/ 粗效（GB/T 14295）	计重效率≥90%
滤材材质	聚酯纤维无纺布 / 耐水洗合成纤维毡	可重复清洗
框架材质	铝合金 / 镀锌钢板 / 耐水塑料	支持非标定制
覆网材质	镀锌钢丝网 / 聚丙烯挤出网	双面支撑
标准尺寸	595×595×46 mm	名义尺寸 24 in×24 in×2 in
褶皱间距	4 / 5 / 6 mm	按风量与容尘需求选型
额定风量	3400 m³/h	迎面风速约 2.5 m/s
初始阻力	55–70 Pa	视结构方案而定
建议终阻力	≤250 Pa	节能运行参考值
容尘量	380–450 g	终止阻力 250Pa
计重效率	≥90%	按 EN 779 方法测定
可清洗次数	3–6 次	视实际粉尘性质而定
耐温范围	-20℃ ~ +70℃	长期工作温度
耐湿范围	≤80%RH（无凝露）	常规工况

基于 G4 标准的初效板式耐水洗折叠过滤器在洁净室预过滤环节具有明确的应用价值。通过合理的选型、规范的安装与定期清洗维护，可以在保证空气品质的同时延长下游高效过滤器的使用寿命，并为洁净室系统的长期稳定运行提供支撑。
