初效龙骨架板式过滤器在中央空调系统中的高效应用

初效龙骨架板式过滤器在中央空调系统中的高效应用

初效龙骨架板式过滤器是一种以金属龙骨作为内支撑骨架、以合成纤维滤料为过滤介质、以金属或高强度塑料为外框结构的板式空气过滤设备。凭借骨架结构稳固、迎风面风速低、容尘能力较大以及维护更换方便等特点，初效龙骨架板式过滤器在中央空调系统的新风预处理段、组合式空调机组（AHU）以及风机盘管前端等场景中应用较为广泛，是 HVAC 系统预过滤环节中常见的设备类型之一。本文围绕初效龙骨架板式过滤器的结构特点、工作原理、关键参数以及在中央空调系统中的具体应用展开论述，为设计选型与运维管理提供参考。

1. 设备定义与发展沿革

按照《GB/T 14295 空气过滤器》与 EN 779 标准，初效过滤器主要用于过滤粒径 ≥5μm 的大颗粒尘埃，常见于中央空调、通风设备及洁净空调系统的预过滤段，可有效拦截毛发、纤维、絮状物、花粉、砂粒等大颗粒污染物，起到保护后端中效、高效过滤器以及换热盘管、风机的作用。

在初效过滤器的多种结构形式中，纸框覆网折叠型、板式耐水洗型与龙骨架板式是应用较为普遍的三类。初效龙骨架板式过滤器以金属龙骨作为内部支撑，滤料在较大迎风面积下保持平整、不易塌陷，整体强度较高，适合大风量、长寿命的中央空调机组配套。

2. 结构组成与过滤原理

初效龙骨架板式过滤器由外框、内置龙骨骨架、滤料以及密封条四部分组成，结构要素如下表所示：

结构组成	常用材料与形式	主要作用
外框	镀锌钢板、铝合金板、不锈钢板或 ABS 塑料	提供整体外形与机械强度
龙骨骨架	镀锌钢丝、铝合金型材、压型钢板	支撑滤料，防止大风量下塌陷
滤料	聚酯纤维、化纤无纺布、合成纤维毡	实现颗粒物的拦截与捕集
密封条	EPDM 橡胶条、PU 泡棉、闭孔海绵	保证过滤器与安装框之间的密封

在过滤原理上，初效龙骨架板式过滤器主要依靠拦截效应、惯性效应与重力沉降效应实现颗粒物捕集：粒径较大的颗粒被滤料纤维直接拦截；具有一定动量的颗粒在气流绕过纤维时因惯性作用脱离流线，撞击纤维表面被捕集；密度较大的颗粒在流速较低的滤料深层依靠重力沉降到纤维表面。三种机制协同作用，使过滤器对粒径 ≥5μm 颗粒的计重效率可达 70%~95%，覆盖 G1~G4 等级范围。

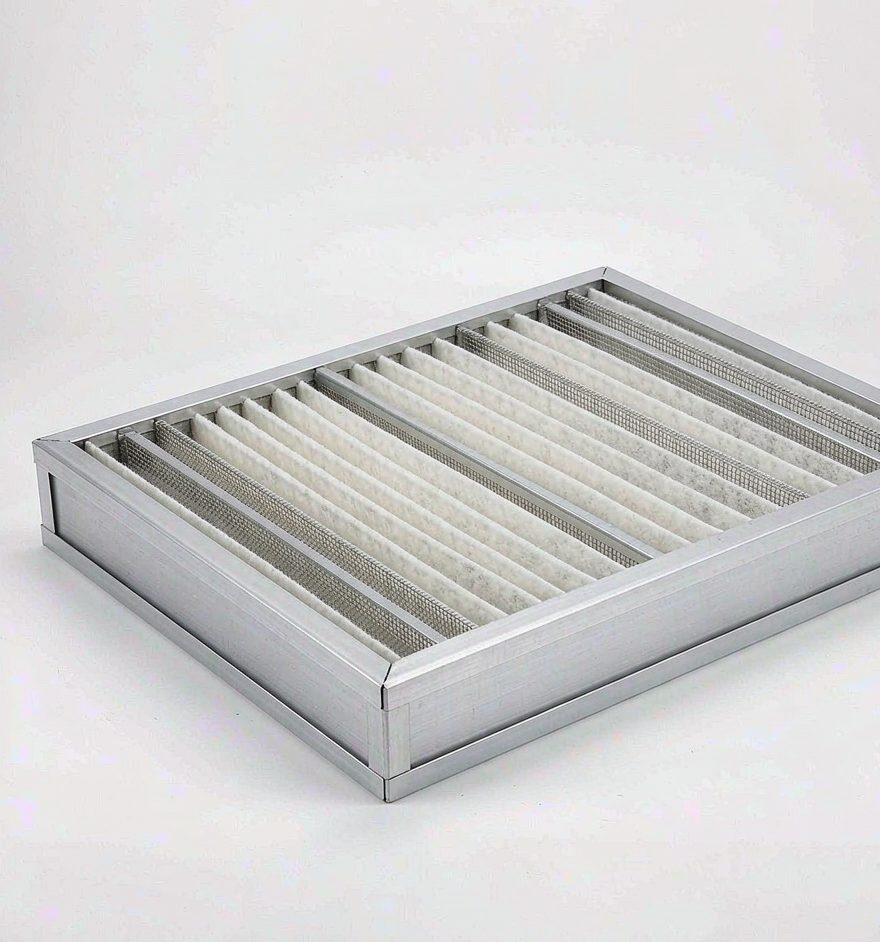

下图为初效龙骨架板式过滤器的产品结构示意，金属龙骨骨架将大面积滤料分隔为多个独立区域，使滤料在迎风风速较高的工况下也能保持形状稳定：

3. 在中央空调系统中的功能定位

中央空调系统通常由新风采集段、过滤段、冷却除湿段、加湿段、风机段以及送风管路等部分组成。过滤段按照过滤等级的不同可进一步分为初效、中效与高效三级，其中初效过滤段往往布置在新风入口或组合式空调机组的迎风面板上，承担主要的"大颗粒拦截"任务。具体功能职责包括：保护后端设备，避免表冷器、加热器、风机叶轮等关键部件受到磨损与堵塞；作为预过滤段延长中效、高效过滤器寿命；改善送风洁净度，提升医院、商业综合体、写字楼等人员密集场所的室内空气品质。

4. 关键技术参数

下表汇总了初效龙骨架板式过滤器在中央空调系统中的常见技术参数：

参数项目	技术指标	备注
过滤等级	G1 / G2 / G3 / G4（EN 779）	对应 GB/T 14295 粗效 1~3 级
计重效率	70% ~ 95%	针对粒径 ≥5μm 颗粒
额定风速	1.0 ~ 2.5 m/s	迎风面设计风速
初始阻力	30 ~ 80 Pa	G3/G4 等级常见值
建议终阻力	≤250 Pa（常用 200 Pa）	节能运行参考
额定风量	1500 ~ 4500 m³/h	对应 595×595 标准板型
外框材质	镀锌钢板 / 铝合金 / 不锈钢	可按需选用
龙骨骨架	镀锌钢丝 / 铝合金型材（间距 50~100mm）	支撑滤料
滤料	聚酯纤维 / 化纤无纺布（厚 10~25mm）	可含阻燃处理
使用条件	-20℃ ~ +80℃，≤90% RH	无结露
阻燃等级	F1（DIN 53438）/ UL900 Class 2	可选

5. 常用规格与适用风量

常见初效龙骨架板式过滤器的规格、迎风面积与适用风量范围如下表：

外框尺寸（mm）	厚度（mm）	迎风面积（m²）	额定风量（m³/h）
595 × 595	21 / 25 / 46	约 0.35	1500 ~ 2700
595 × 595	46 / 96	约 0.35	2700 ~ 3500
595 × 290	46	约 0.17	1300 ~ 1700
595 × 490	46	约 0.29	2200 ~ 3000
610 × 610	46	约 0.37	2800 ~ 3600

常用规格已涵盖 595、610 等标准模数，可灵活搭配组合式空调机组标准接口，便于设计阶段模数化选型。

6. 典型应用场景与气流组织

初效龙骨架板式过滤器的典型应用场景包括：组合式空调机组新风入口，拦截新风中的树叶、砂粒、絮状物等大颗粒物；回风过滤段，拦截室内回风中的纤维、毛发、灰尘；大空间空调机组（机场航站楼、高铁站、商业综合体、展览中心等），凭借稳固的龙骨支撑在大风量、长周期运行条件下保持较低阻力与较高容尘量。

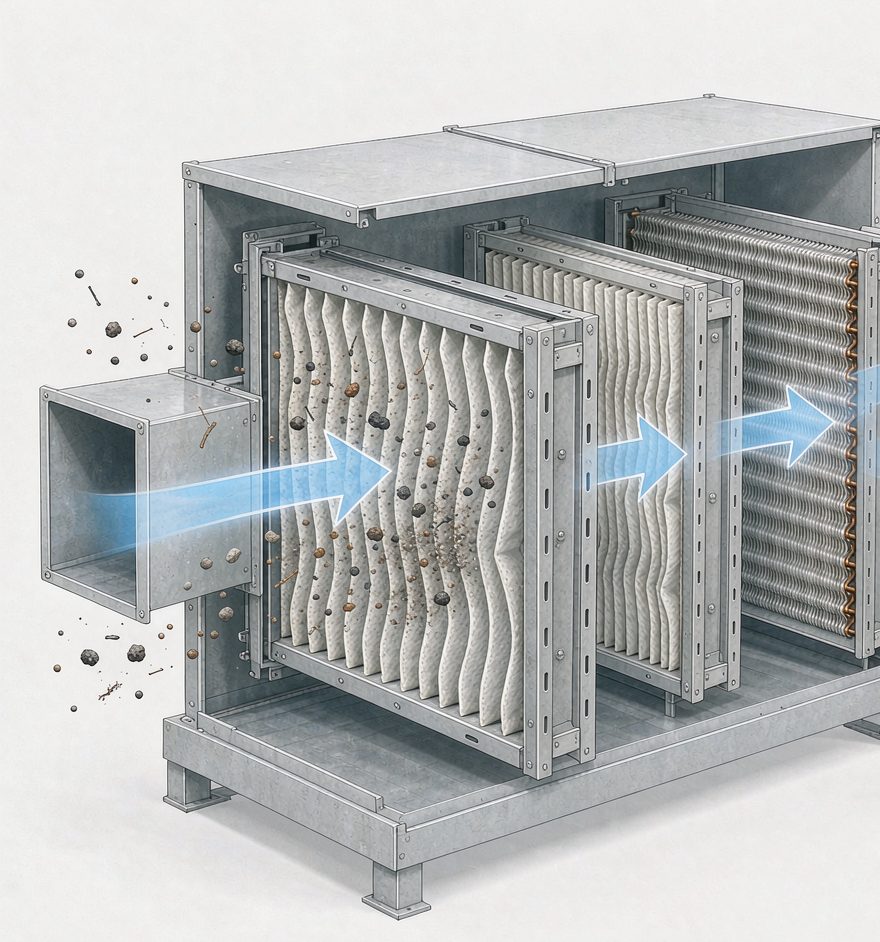

下图给出了初效龙骨架板式过滤器在中央空调组合式空气处理机组（AHU）中的安装位置示意：

7. 安装、更换与日常维护

初效龙骨架板式过滤器的安装与维护对系统整体性能具有重要影响。安装阶段需要注意：过滤器应按气流箭头方向安装，避免逆向安装导致滤料过早堵塞；与安装框架之间应使用 EPDM 密封条或闭孔海绵密封，避免出现旁通泄漏；建议在前后端安装压差计或差压变送器，当压差达到初始阻力的 1.5~2 倍时考虑更换或清洗。

日常维护可采用"更换式"或"清洗式"两种模式。普通聚酯纤维滤料建议在压差达到终阻力或运行 2~3 个月时整体更换；可清洗滤料可采用低压清水冲洗或吸尘除尘，晾干后重复使用，但清洗次数不宜超过 5~6 次，否则滤料纤维受损会导致效率下降。

8. 国内外相关标准与研究进展

国内外围绕初效过滤器的标准体系较为成熟。EN 779:2012 规定了粗效与中效过滤器的分类与效率等级；ISO 16890 按 PM10、PM2.5、PM1 的电效率重新分级；ASHRAE 52.2 定义了基于粒子计数的 MERV 等级。国内 GB/T 14295 与 JG/T 22 也为初效过滤器的分类、选型与检测提供了技术参考。

清华大学建筑节能研究中心指出，合理设置终阻力值对风机能耗具有显著影响，过低的更换阈值会带来不必要的能耗与维护成本（江亿等，《建筑节能》）。Kowalski 等人于 Building and Environment 的研究表明板式初效过滤器长期运行中颗粒物不均匀沉积会显著升高局部阻力；Mills 等人于 HVAC&R Research 指出预过滤段合理配置可使下游袋式中效过滤器寿命延长 30%~50%。JACA No.10B 规格书、KS B 6353 标准以及《民用建筑供暖通风与空气调节设计规范》（GB 50736）也为初效过滤器的设计与运维提供了参考依据。

9. 选型与节能经济性分析

中央空调系统设计阶段，初效龙骨架板式过滤器的选型应综合考虑过滤效率、初始阻力、容尘量与维护方式。建议遵循以下原则：合理确定过滤等级（一般舒适性空调可选用 G3~G4 级，特殊场所可提高等级）；优先选择迎风面积较大、滤料均匀的过滤器以降低初阻力；终阻力建议在 200~250 Pa 范围内选取，规避过频更换或长期高负荷运行；大型系统宜加装差压监测装置，将过滤器更换纳入楼宇自控系统（BMS）管理流程。综合来看，初效龙骨架板式过滤器凭借结构稳固、容尘能力大等优势，在大空间公共建筑、医院、商业综合体与机场航站楼等中央空调系统中具有应用空间。
