生物安全柜验收必做：高效空气过滤器检漏

在实验室中，我们会使用生物安全柜来保护样品和操作人员，作为其核心部件之一，高效空气过滤器的品质至关重要。在高效空气过滤器的安装和使用过程中，可能会出现过滤器破损的情况，会对人员和样品造成潜在的污染。所以对高效空气过滤器进行检漏是极其必要的。



01什么是高效空气过滤器检漏？



高效空气过滤器检漏是指过滤器及其系统安装后的现场检漏，主要是检查过滤器滤材中的小针孔和其他损坏，如框架密封、垫圈密封以及过滤器构架上的漏缝等。检漏的目的是通过检查过滤器及其与安装框架连接部位等处的密封性，及时发现过滤器本身及安装中存在的缺陷，采取相应的补救措施，保证区域的洁净度。现场安装完毕以后对过滤器进行检漏是为了检查过滤器是否有泄漏或泄漏是否在规范允许的范围之内。如果过滤器装置经检漏是合格的，就可以确保洁净室运行的安全可靠性，若此时室内洁净度仍未达标，就应该从洁净室的其它方面查找原因。



02过滤器检漏的方法



目前常用的检漏法气溶胶为PAO，PAO为聚α烯烃，对人体无害，目前被普遍使用。此外，检漏方法的检测可使用气溶胶光度计或粒子计数器。粒子计数器检测的是粒子的粒子分布，常以“粒/L”为单位表示，而光度计检测的是粒子的质量浓度，以“mg/L”表示。因此在检测滤器效率时，使用粒子计数器和光度计得到的结果会有差别。尘埃粒子计数器与气溶胶光度计相比灵敏度及精度稍差。对于现场检漏而言，因光度计使用方便，检测结果易于判断，对泄漏检测比较敏感而得到广泛应用。



03检漏的步骤



一般来讲，检漏的步骤包括以下六步。



1. 确定空调系统正常运转并可供测试，风速与风量必需调整平衡完毕。



2. 使用气溶胶产生器在上游释放挑战微粒，将PAO打入高效空气过滤器上游，微粒浓度是大约每公升空气含有10到20微克。微粒浓度可通过风量粗略计算，再用光度计确认。



3. 上游微粒浓度确认后，就可以在空气过滤器表面扫描，寻找泄漏了。



4. 在高效空气过滤器表面扫描时，扫描路径可由外而内或沿长/短边迂回检测，其方式如下：

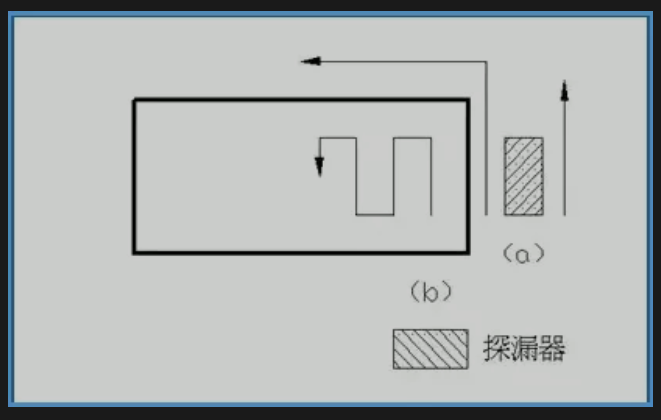

图1 空气过滤器检漏示意图



1）每一个高效空气过滤器和其边框均需测试；



2）扫描高效空气过滤器的表面时，将探漏器摆设如图 1（b）位置，用短边方向前进，全面覆盖过滤器；



3）扫描高效空气过滤器的边框时，探漏器摆设可以如上图1（a）或（b）位置，含盖全部接缝；



4）利用光度计探头在过滤器下游距过滤器表面不超过25mm，以小于50mm/s的速度移动；



5）气溶胶光度计上的读数是上下游百分比值，因此若是数值大于0.01，即可怀疑为泄漏，可退回约100mm反复再测，如果没有持续高读数，则可继续测试，反之即为有泄漏，需作记录且日后修补或更换。



5. 高效空气过滤器若有破损则应修补或更新，然后重新再测。



6. 边框若有泄漏，应重新安装、调整，直到无泄漏为止。
