基于化纤袋式中效过滤器的洁净室空气过滤性能优化研究

洁净室的空气洁净度直接关系到生产工艺的良率、检测仪器的精度以及实验结果的可重复性。化纤袋式中效过滤器以合成纤维无纺布为滤料、采用袋状结构增大过滤面积，常被部署于洁净室空气处理机组（AHU）的预过滤段与正压段，承担延长末端高效过滤器寿命、维持洁净室自净能力与降低运行能耗的多重职能。本文围绕化纤袋式中效过滤器在洁净室空气过滤系统中的性能优化展开，结合 ISO 14644、GB 50457、EN 779:2012 与 ISO 16890—1:2016 等国内外标准，从结构、参数、配置、选型、运行与维护等维度进行系统梳理，为工程设计与运维管理提供参考。

一、化纤袋式中效过滤器的定义与过滤原理

化纤袋式中效过滤器（Chemical Fiber Bag-type Medium Efficiency Filter）是以聚酯（涤纶）纤维无纺布或聚丙烯熔喷复合无纺布为滤料、由 3～8 个独立袋体组成的空气过滤设备，过滤等级覆盖 EN 779:2012 的 F5～F9 与 ISO 16890—1:2016 的 ePM10/ePM2.5/ePM1 区间。其过滤机理包含四种基本效应：惯性碰撞、直接拦截、扩散沉积与静电吸引。许钟麟在《空气洁净技术原理》中指出，袋式结构使同等迎风面积下的有效过滤面积数倍于板式结构，从而在维持效率等级的同时显著降低滤料面速与运行阻力，这是其在洁净室预过滤段被广泛采用的根本原因。

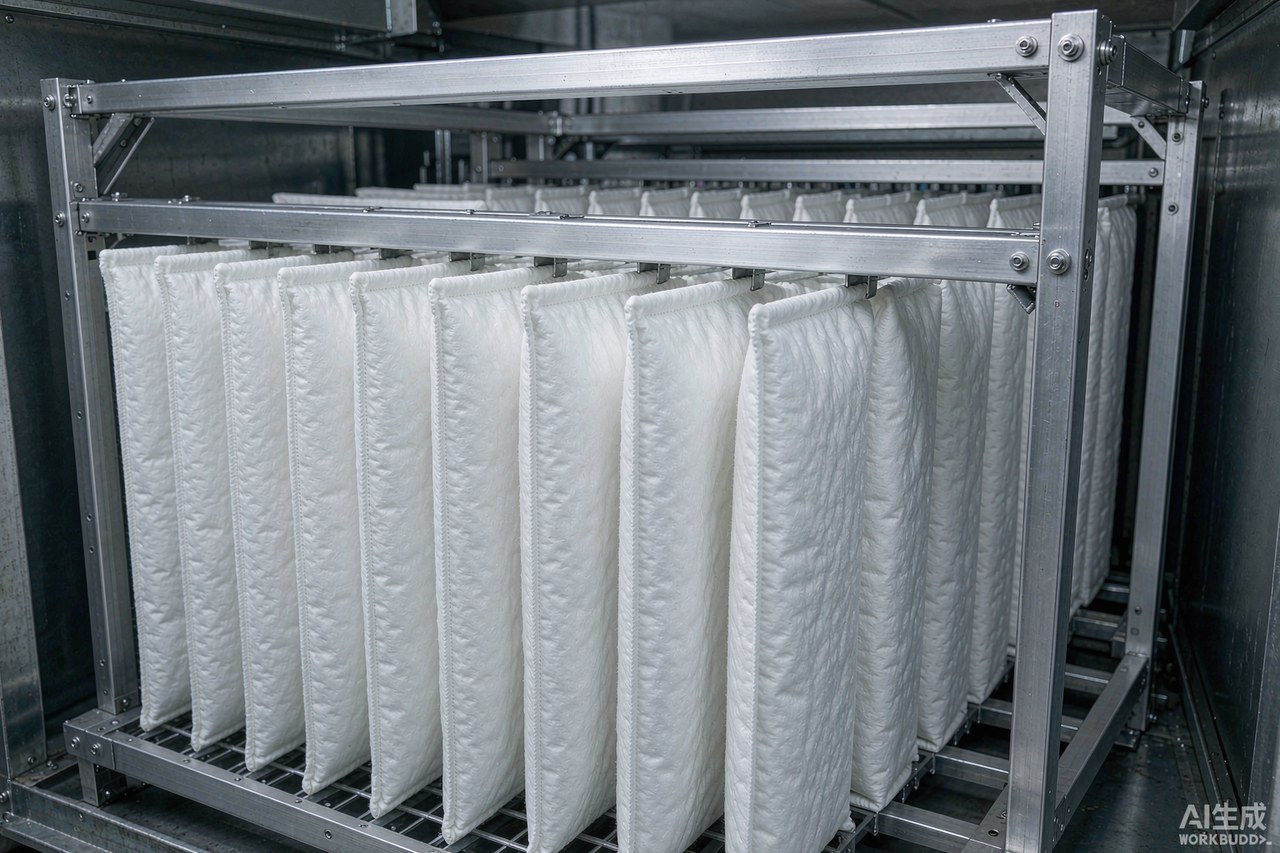

图1　化纤袋式中效过滤器的滤袋排列与铝合金边框结构

二、结构与材料构成

化纤袋式中效过滤器的结构由滤料、边框、分隔条、密封条、缝线与袋体六部分组成，各部分材料选择直接关系到过滤效率、阻力水平与洁净室环境下的低释气性能。具体构成见表1。

表1　化纤袋式中效过滤器的结构与材料构成

部件	常用材料	主要作用	洁净室适用性
滤料	聚酯纤维无纺布、聚丙烯熔喷复合无纺布	截留颗粒物	低释气、抗静电处理可减少二次污染
边框	铝合金型材、镀锌钢板、不锈钢	固定滤袋，保证外形与安装强度	铝合金表面阳极化处理可减少颗粒脱落
分隔条	铝合金、镀锌钢丝	撑开袋口，防止吸瘪	表面光滑度影响下游气流均匀性
密封条	聚氨酯发泡、氯丁橡胶、EVA	与安装框架贴合	洁净室推荐低释气密封条
缝线	聚酯高强线、玻璃纤维线	缝合滤袋	针距过大会形成局部旁通
袋体	3～8 个独立滤袋	增大过滤面积	袋数越多，初阻力越低

三、主要技术参数

依据 GB/T 14295—2019《空气过滤器》与 JG/T 404—2013《空气过滤器用滤料》，并结合洁净室 AHU 典型设计工况，化纤袋式中效过滤器的主要技术参数见表2。

表2　化纤袋式中效过滤器主要技术参数

参数项目	典型范围	洁净室工程参考值
效率等级	F5～F9（EN 779）；ePM10/ePM2.5（ISO 16890）	预过滤段常用 F7～F8
计重效率	F5：40%～60%；F7：80%～90%；F9：90%～95%	按 ASHRAE 52.2 计重法
额定风量	1000～3600 m³/h	以 592 mm × 592 mm 规格为例
初阻力	40～120 Pa	洁净室 AHU 宜控制在 80 Pa 以内
建议终阻力	250～450 Pa	达此值应更换
过滤面积	3～12 m²	面积大则面速低、阻力低
容尘量	300～800 g	高容尘可延长更换周期
滤料克重	200～400 g/m²	高克重利于延寿但阻力上升
迎风面风速	1.0～2.5 m/s	常用 1.5～2.0 m/s
工作温度	≤ 80 ℃（常规型）	—
相对湿度	≤ 90% RH	高湿需防霉处理
滤袋长度	300～900 mm	受过滤段长度限制
边框厚度	20～25 mm	需与安装框架匹配

四、效率分级与国内外标准对照

洁净室空气过滤系统的设计通常以多级串联形式实现，效率分级体系见表3。欧洲 EN 779:2012 采用 F5～F9 分级；美国 ANSI/ASHRAE Standard 52.2—2017 采用 MERV 分级；国际标准 ISO 16890—1:2016 按颗粒物粒径段（ePM10、ePM2.5、ePM1）进行划分；我国 GB/T 14295—2019 则以中效 1～3 与高中效进行分级。Filtration + Separation 期刊的多篇研究指出，ISO 16890 体系更贴近实际工程应用中的粒径分布特征，已逐步成为新建项目的优选分级方法。

表3　中效过滤器效率分级国内外标准对照

中国 GB/T 14295	欧洲 EN 779	美国 ASHRAE 52.2	ISO 16890	典型洁净室位置
中效1	F5	MERV 9～11	ePM10 ≥ 50%	ISO 8～9 级洁净室预过滤
中效2	F6	MERV 11～13	ePM2.5 40%～60%	ISO 7 级洁净室二级过滤
中效3	F7	MERV 13～14	ePM2.5 60%～80%	ISO 7 级与 ISO 6 级预过滤
高中效	F8	MERV 14～15	ePM1 50%～70%	ISO 6 级与高效前级
高中效（亚高效）	F9	MERV 15～16	ePM1 70%～80%	ISO 5 级预过滤、生物洁净

五、洁净室过滤系统的配置形式

洁净室 AHU 通常采用"初效 + 中效 + 高效"三级过滤链，部分高等级洁净室还会在送风末端增加"超高效"过滤段。化纤袋式中效过滤器作为中间环节，配置位置对洁净室自净时间、压差控制与末端高效过滤器寿命影响明显。典型配置见表4。

表4　洁净室 AHU 典型过滤配置

配置方案	初效段	中效段（袋式）	末端高效段	适用洁净室等级
三级过滤	G4 板式	F7 袋式	H13 高效	ISO 7～8 级
三级加强	G4 板式	F8 袋式	H13 高效	ISO 6～7 级
四级过滤	G4 + F6 袋式	F8 袋式	H14 高效	ISO 5～6 级
四级高等级	G4 + F7 袋式	F9 袋式	H14/U15	ISO 4～5 级、半导体
回风循环	G4 板式	F7 袋式	—	ISO 8～9 级循环风

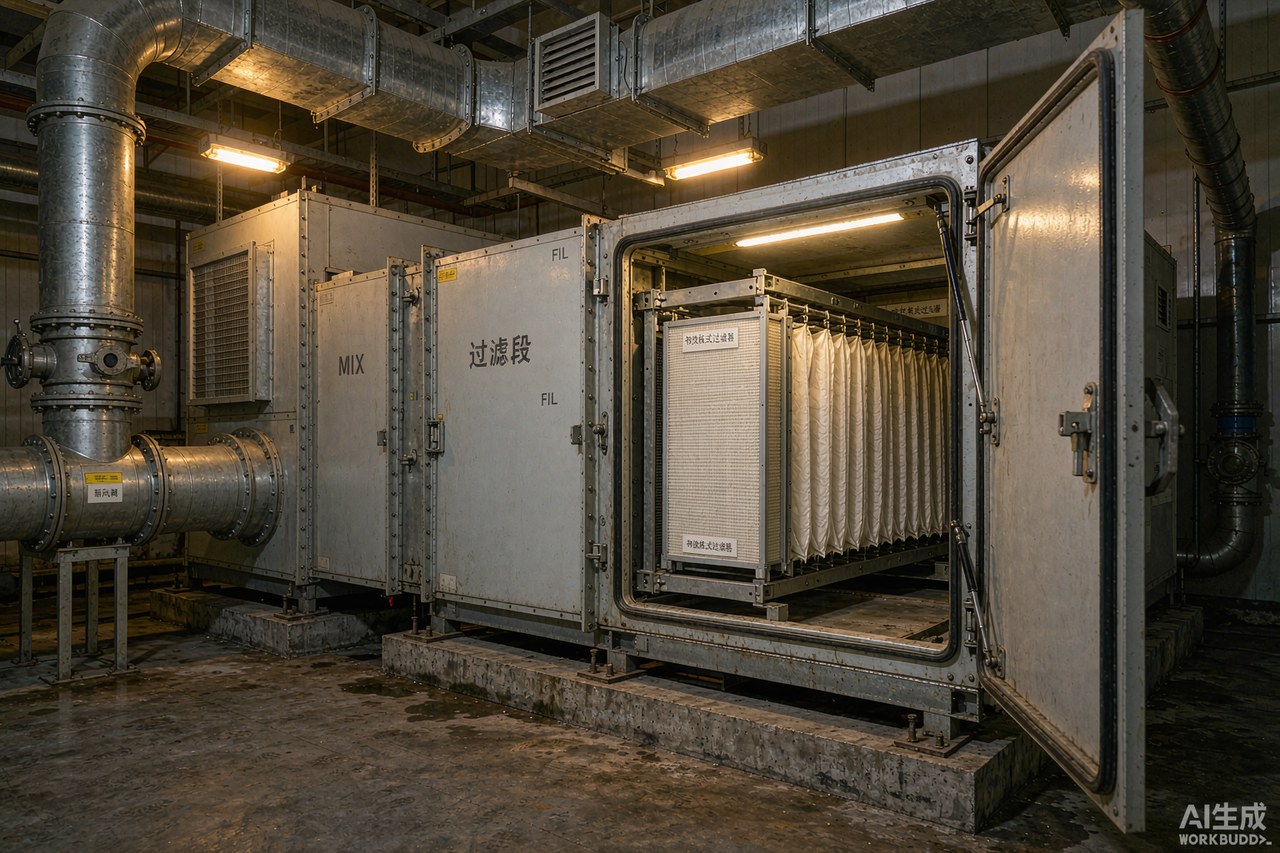

图2　洁净室组合式空气处理机组中的初效与中效过滤段串联布置

六、影响洁净室过滤性能的主要因素

1. 迎风面风速。面速由 1.0 m/s 提高至 2.5 m/s 时，初阻力约上升 1.5 倍以上，颗粒物在滤料表面的反弹与穿透也会增加，效率出现下降。洁净室 AHU 通常将面速控制在 1.5～2.0 m/s 区间，以兼顾阻力与效率。

2. 滤袋数量与长度。袋数由 3 增至 6 时，过滤面积约提升一倍，同等风量下滤料面速降低，初阻力可下降 30%～40%，容尘量同步提高，从而延长更换周期。

3. 粉尘负荷与运行时间。随着容尘量增加，阻力近似线性上升。依据《暖通空调》期刊相关实测研究，中等含尘浓度工况下阻力由初值升至终值的周期通常为 2～4 个月；洁净室因新风含尘浓度较低，周期可延长至 4～8 个月。

4. 温湿度条件。相对湿度高于 85% RH 时，纤维表面易形成水膜，导致阻力上升加快并为微生物滋生提供条件。洁净室通常将湿度控制在 40%～60% RH，滤料可不做防霉处理，但应避免结露。

5. 安装密封与旁通泄漏。边框与安装框架之间的缝隙会形成旁通气流，使未经过滤的空气直接进入下游。按 EN 779:2012 与 GB 50457《医药工业洁净厂房设计规范》的相关要求，安装后应进行现场检漏，旁通泄漏率应控制在合理范围内。

6. 滤料释气与纤维脱落。洁净室对空气中的分子污染物与纤维脱落敏感。蔡杰在《空气过滤器原理与应用》中强调，洁净室用滤料应选择低释气、低纤维脱落的合成纤维无纺布，必要时在安装前进行预清洁。

七、洁净室应用中的选型要点

洁净室场景下，化纤袋式中效过滤器的选型需综合考虑目标洁净度等级、新风含尘浓度、系统风量、压差控制与全生命周期成本。表5 列出了主要选型要素与建议取值。

表5　洁净室用化纤袋式中效过滤器选型要素

选型要素	建议取值或做法	依据
效率等级	ISO 7 级选 F7；ISO 6 级选 F8；ISO 5 级选 F9	ISO 14644-1、GB 50457
迎风面风速	1.5～2.0 m/s	ASHRAE Handbook
初阻力	不高于 80 Pa（洁净室 AHU 限定）	工程实测
终阻力	取初阻力 2～2.5 倍，并配置压差监测	运维经验
滤料处理	低释气、抗静电、防霉（高湿场所）	洁净室材料要求
边框材质	阳极化铝合金或不锈钢	减少颗粒脱落
密封条	低释气聚氨酯发泡	防止旁通泄漏
袋数与袋长	依过滤段尺寸与风量匹配	机组结构

八、安装与维护要点

安装环节应确保过滤器边框与安装框架贴合紧密，密封条压缩量均匀，避免出现明显缝隙；同一过滤段内各过滤器的阻力差异不宜过大，否则会造成风量分配不均，进而影响洁净室的压差梯度与气流组织。依据 GB 50457《医药工业洁净厂房设计规范》与 GB 50333《医院洁净手术部建筑技术规范》的相关要求，洁净室 AHU 过滤段在安装完成后应进行现场检漏与初阻力测定，并保留记录纳入设备档案。

运行维护方面，建议在过滤段前后安装微压差计或压差传感器，并与楼宇自控系统（BAS）联动。当压差达到设定终阻力时，系统应自动提示更换滤袋。更换作业应在洁净室停机状态下进行，更换人员穿戴洁净服，使用已清洁的备用滤袋，并对拆下的旧滤袋做密封包装处理，防止积尘二次扩散。依据 ISO 14644-3:2005《空气洁净度与监测方法》的相关建议，过滤器更换后应重新进行洁净度复测。

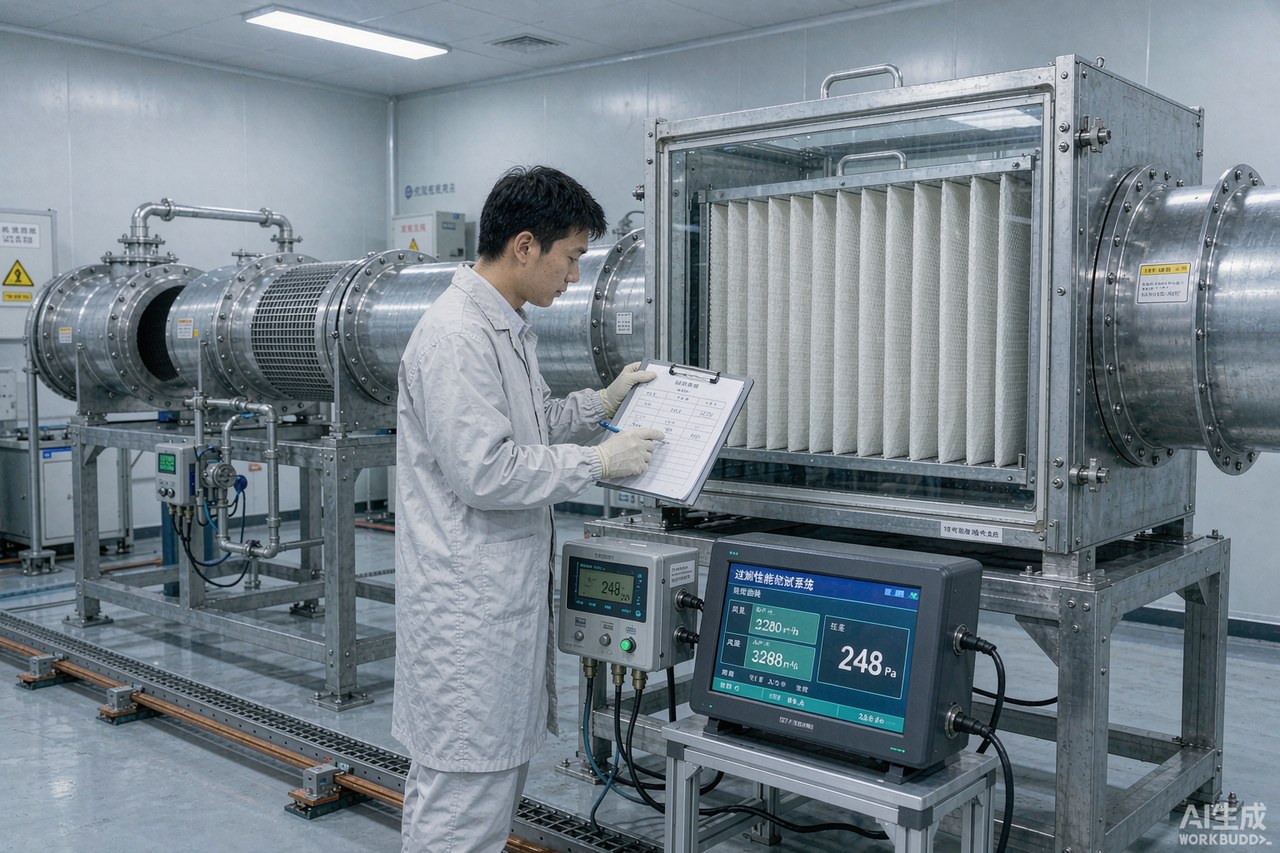

图3　风道式过滤性能测试台，用于测定阻力与效率特性曲线

九、对洁净室运行性能的影响分析

化纤袋式中效过滤器的配置质量直接影响洁净室三项关键运行指标：自净时间、压差维持与末端高效过滤器寿命。以某 ISO 7 级洁净室为例，不同中效配置下的运行性能差异见表6。

表6　不同中效配置对洁净室运行性能的影响（示例）

对比项目	方案A：仅配置 F6 中效	方案B：配置 F7 中效	方案C：配置 F8 中效
中效段初阻力	约 55 Pa	约 70 Pa	约 90 Pa
末端 H13 高效寿命	约 18 个月	约 28 个月	约 36 个月
洁净室自净时间	较长	中等	较短
压差控制稳定性	中等	良好	良好
全生命周期综合成本	偏高	较低	中等

由表6 可见，将中效段由 F6 升级至 F7 或 F8，可显著延长末端 H13 高效过滤器的使用寿命，降低更换频率与停机风险，同时改善洁净室的自净能力与压差控制。Indoor Air 期刊发表的相关研究也指出，在 ISO 7 级及更高等级的洁净室中，预过滤段效率由 F6 提升至 F8 可使末端高效过滤器的颗粒物负荷下降约 50%，并显著改善洁净室在扰动后的恢复性能。

十、典型应用场景

半导体与集成电路厂房。在 ISO 5～6 级洁净室 AHU 的正压段配置 F8～F9 化纤袋式中效过滤器，可有效延长末端 H14/U15 高效过滤器的寿命，并维持稳定的洁净度等级。

生物制药车间。依据 EU GMP Annex 1 与 GB 50457 的要求，B/C 级洁净区通常采用 G4 + F7 + H14 的三级过滤链，化纤袋式中效过滤器承担预过滤与正压段控制的关键职责。

医院手术部与生物安全实验室。依据 GB 50333 与 GB 19489《实验室 生物安全通用要求》的相关条款，I 级与 II 级手术室、生物安全实验室的 AHU 过滤段需配置 F7～F8 化纤袋式中效过滤器，以维持洁净与污染控制的平衡。

精密光学与精密制造车间。ISO 6～7 级精密装配环境对颗粒物控制要求高，F8 化纤袋式中效过滤器与末端高效过滤器的组合可有效抑制颗粒物沉降与产品缺陷率。

食品与化妆品无菌灌装区。依据 GMP 与化妆品生产质量管理规范的相应要求，无菌灌装区的 AHU 多采用 F7 化纤袋式中效过滤器与 H13 高效过滤器的组合，控制微生物与颗粒物污染。

十一、常见问题解答

表7　洁净室用化纤袋式中效过滤器常见问题与处理建议

常见问题	可能原因	处理建议
洁净室自净时间延长	中效阻力过高、风量下降	检查中效压差，必要时提前更换
末端高效过滤器阻力上升过快	中效效率不足、旁通泄漏	升级中效等级，进行现场检漏
洁净室与室外压差不足	过滤段阻力过高、风机出力受限	核算系统阻力，调整更换周期
洁净室粒子计数超标	滤料纤维脱落、旁通泄漏	选用低释气滤料，重新检漏
滤袋吸瘪变形	分隔条缺失或风机负压过大	补齐分隔条，核算过滤段负压

十二、技术发展趋势

化纤袋式中效过滤器在洁净室应用中的技术演进集中在三个方向：一是分级方法与国际接轨，ISO 16890—1:2016 以颗粒物粒径段为基准的选型方法在新建项目中逐步推广，配置精度进一步提高；二是滤料性能升级，低阻高容尘的复合纤维滤料与可清洗再生滤料应用比例上升，材料释气与纤维脱落控制水平持续提升；三是运行管理智能化，压差传感器与楼宇自控系统深度联动，结合粒子计数在线监测实现按需更换与预测性维护。这些方向共同指向同一目标——在保障洁净室洁净度等级的同时降低系统能耗与全生命周期维护成本。
