组合式空调箱各功能段及选用原则

组合式空调箱各功能段及选用原则
解析组合式空调机箱体的各功能段及选用原则。
组合式空调机一般都有三个以上的功能段所组成。如:新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等,可通过不同功能段的组合,实现不同的空气处理要求。组合式空调机对机组的漏风率、冷桥因子、箱体机械强度等都有较高要求。
一、混合段
空调机组需选用混合段作为系统回风与新风混合之用。通常在回风口和新风口安装有风阀,两个风阀实现联动,即当一个风阀开大,另一个风阀将关小。风阀带有手动调节器。
混合段一侧设有维修门,维修门方向可在定单中指明。未指明的维修门方向默认为机组盘管段进出水管一侧。如混合段只需要法兰而不需要风阀、不需要手动调节器、需要联动以及需要带电动调节器时,均应在定单中指明。

组段原则:设置在空调机组的进风侧最前端。


二、混合过滤段
混合过滤段是在混合段的基础上,将板式初效过滤器加入段内,其余功能及组段原则与混合段完全相同。
板式初效过滤器安装方式:侧面安装,设置有滑道,可以打开侧面的维修门,装入或抽出过滤器。
优点:装拆方便,不需要正面安装所需要的空段。混合、初效过滤、表冷、送风机段。
三、板式初效过滤段

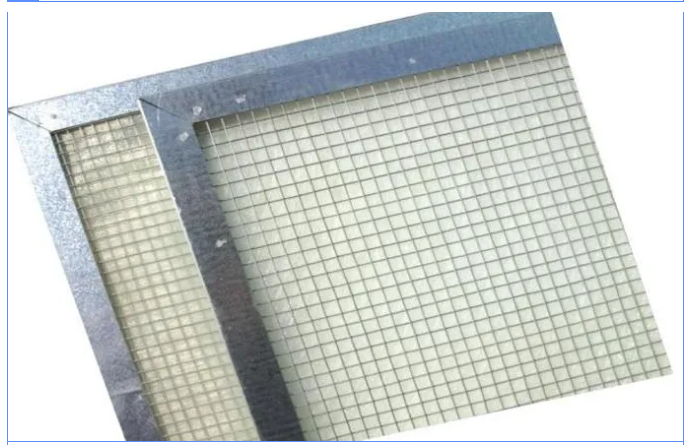

可拆卸式铝合金框架板式初效过滤器, 滤料为无纺布,可以清洗十余次,还可以方便地更换滤料,过滤框重复使用,以降低用户的使用成本。这种G4效率的过滤器,常用于空调与通风系统的初级过滤,以保护系统中的下一级中效过滤器;也适用于只需一级过滤的简单空调和通风系统。

板式初效过滤段必须设置在以下段体之前:中效袋式过滤段、各种盘管段、电加热段、各种加湿段、进风侧消声段、二次回风段、送风段和风机段。


四、袋式过滤段
袋式过滤器分为袋式初效过滤器和袋式中效过滤器。
(一)

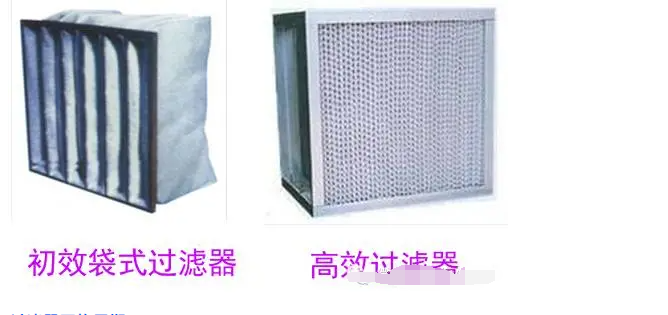

初效袋式过滤段
初效袋式过滤器为可清洗型,滤料为无纺布,这种过滤器可用于空调、通风系统的初级过滤,以保护系统中的下一级中效或其他过滤器;在对空气净化水平要求不很严格的场所,如普通楼堂馆所、超级市场、配电室、需要集中通风的一般工业和公共场所,经初效袋式过滤器处理后的空气可直接送至用风区域。
1、安装方式:侧面安装。
2、段体位置:设置在以下段体之前:中效袋式过滤段、各种盘管段、加热段、各种加湿段、进风侧消声段、二次回风段、送风段和风机段。
(二)
中效袋式过滤段

袋式中效过滤器,为一次性过滤器,采用进口化纤滤料,该滤料阻燃,适应于有防火要求的场所,但可以焚烧,因而又符合环保的要求。过滤精度有F5、F6、F7、F8,过滤精度依次提高。


安装方式:有侧面和正面安装两种方式。
1、侧面安装:
侧面安装时,设置有滑道式过滤器支架,可以打开侧面的维修门,装入或抽出过滤器。优点:装拆方便,不需要正面安装所需要的空段。通常用在对空气净化水平要求不很严格的场所,如普通楼堂馆所、超级市场、配电室、需要集中通风的一般工业和公共场所,经袋式过滤器处理后的空气可直接送至用风区域。
2、正面安装:
用于净化空调的袋式过滤段,必须采用正面安装。-----需要设置空段,价格较高。
袋式中效过滤器前应设置板式或袋式初效过滤器进行保护,如果初效板式过滤器与中效袋式过滤器需采用正面安装,则该段前部需要设有空段,以便人员进入段内进行拆装过滤器。过滤器支架为专用的方框标准框架单元,可将两种过滤器一起卡在支架内,密封性能好。多用于净化空调的初中效过滤。
