管道过滤器种类、特点及适用场景

管道过滤器种类、特点及适用场景
在蒸汽和冷凝水系统中，管道中的垃圾、碎屑经常会对设备造成损害，如水垢、铁锈、焊渣以及其它固体颗粒等都可能进人管道系统，过滤器可以过滤掉液体或气体中的固体颗粒，不但保护了设备免于损坏，而且也减少了设备停机维护时间。
过滤器一般安装在每一个疏水阀、流量计和控制阀的上游。过滤器其强度和密封试验执行HG/T21637系列标准，其种类有Y型、T型、锥型、篮式等。接管形式有对焊连接、法兰连接和螺纹连接。壳体材质有碳钢、低合金钢、奥氏体不锈钢等。

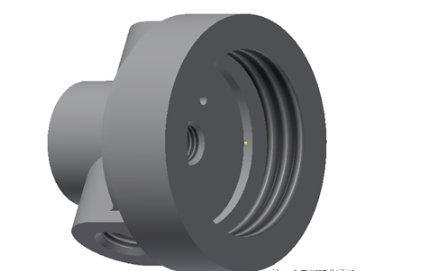

设计优点：滤网腔与滤网接触紧密，无泄漏、无挤压，腔体两端经精密加工，为滤网提供了绝佳的圆滑接触面以及固定的腔体长度。滤网与经精密加工的腔体紧密地接触，有效地避免大于滤孔的杂质从滤网两端逃逸。
适用的物料有：
■化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
■化工生产中的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、脂酸等。
■制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
■轻工食品，制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品等。
■各种特殊工艺的高效精密过滤等。

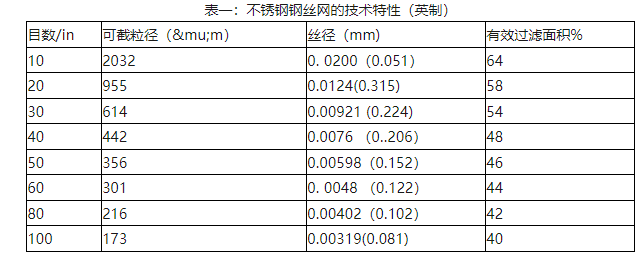

表一：不锈钢钢丝网的技术特性（英制）

一、过滤器
在蒸汽系统中，通常普遍采用Y型过滤器，本体为紧凑圆柱形，结实耐高压；当用于高压场合时，阀体材质一般采用铬钼钢。Y型过滤器在蒸汽和气体系统中要求水平安装，过滤室和管道处于同一平面上（见图a），这样可以避免水积聚在过滤室中，以免引起侵蚀并影响热量传递。
在液体系统中过滤室可垂直安装 (见图b），避免在流量较低时过滤掉的杂质进人到上游。虽然我们建议过滤器要安装在水平管道上，但如果流体向下流动，过滤器还是可以装在垂直管道上，这样杂质、碎屑就可以存留在过滤室中（见图c），但当流体向上流动时就不能垂直安装过滤器了，因为这样会使过滤掉的杂质。



二、篮式过滤器

篮式过滤器的特点是有一个垂直的过滤室，一般比Y型过滤器大，按其口径来说，通过篮式过滤器的压降也比Y型过滤器低，因此常用于液体系统，容纳垃圾和杂质的能力也比Y型过滤器强。篮式过滤器也常用于大口径的蒸汽系统。篮式过滤器只能安装在水平管道上，较大较重的篮式过滤器需要安装支撑。当篮式过滤器用于蒸汽系统时，在过滤器内会产生较多凝结水，所以设计用于蒸汽系统的过滤器有一个凝结水排放口，可以安装疏水阀排除凝结水。
篮式过滤器在适用时一般并联两个，流体只通过其中一个，要清洗时可切换到另一个过滤器，而无需停机。
三、临时过滤器
临时过滤器在启动阶段用来保护设备和仪器，通常装在法兰之间，安装的卷筒 (滤网）较长，便于安装和拆卸。为了提高过滤器的精度，可在锥形临时过滤器的锥形滤板上安装金属丝网来提高过滤精度，而锥形滤板只是作为支撑。
四、过滤器滤网

 过滤器中常用两种形式的滤网。
■多孔滤板----在所需材质的平板上用冲床冲出许多小孔，然后卷成筒状焊在一起，其滤孔相对粗大，孔径一般为0.8mm到3.2mm。所以只能用于过滤一般的管道杂质。
■滤网----用精密的细线织成的网格形滤网，一般衬在多孔的滤板上，支撑住滤网，这样过滤更精细，能过滤掉较细小的杂质。
滤网通常用术语目表示，表示每1英寸的网线织出的网孔数量，如上图所示，这是一个3目的过滤网。
