基于玻纤袋式中效过滤器的洁净室空气处理优化方案

基于玻纤袋式中效过滤器的洁净室空气处理优化方案

【概述】玻纤袋式中效过滤器是以玻璃纤维无纺布为滤材、采用袋式结构的中效空气过滤装置，通常安装于洁净室空气处理机组的中效段，承担对 0.5 μm 以上颗粒物的拦截任务。它处在"初效预过滤—中效控制—终端高效"链条的中间环节，其效率等级、阻力水平与更换周期直接影响终端高效过滤器的寿命与净化空调系统的运行能耗。围绕其在洁净室空气处理中的配置方式展开讨论，可为洁净室的设计、改造与运维提供参考依据。

一、产品定义与结构组成

玻纤袋式中效过滤器由滤材、滤袋、分隔件与外框四部分构成。滤材以玻璃纤维无纺布为主体，部分产品采用玻纤与聚酯纤维复合的渐进式结构，通过纤维直径与蓬松度的梯度排列形成"前松后密"的过滤梯度。滤袋经缝制或热熔形成"V"型、"W"型或长圆筒型，多袋并排装入镀锌钢板、铝合金或不锈钢外框内，袋间以分隔件固定，避免运行中相互贴合造成有效过滤面积损失。

袋式结构的实质是"以折叠换面积"：袋长 300～650 mm、4～10 袋的产品，有效过滤面积可达迎风面积的 6～12 倍，相同风量下能明显降低迎面风速与过滤阻力。含尘气流在袋内减速，粉尘沿袋壁沉降并逐步嵌入纤维深层，形成"表面拦截＋深层过滤"的复合捕集模式。

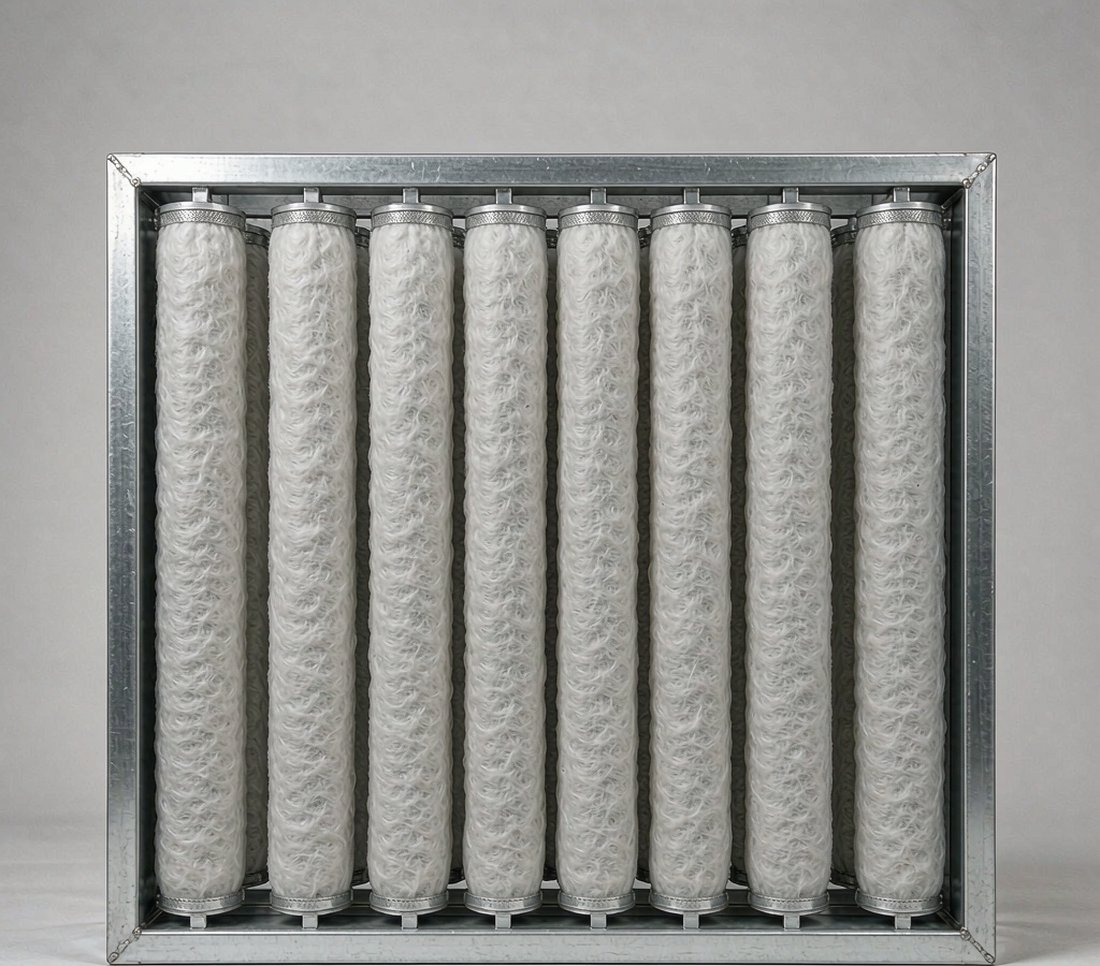

图1 玻纤袋式中效过滤器外观：多袋玻璃纤维滤袋与外框结构

二、滤材特性与过滤机理

玻璃纤维滤材的纤维直径通常在 0.5～4 μm 之间，交织形成三维网状孔隙，孔隙率可达 80%～92%。与合成纤维滤材相比，玻纤滤材的耐温性更为突出，常规产品可在 120～250 ℃ 工况下长期工作，瞬时耐温可达 300 ℃；玻璃纤维化学惰性良好，对含弱酸、弱碱及有机溶剂成分的气流适应性较好，尺寸稳定性强，高湿工况下不易蓬松塌陷。其局限是脆性较大，对反复弯折与机械震动较为敏感，因而对分隔件与外框的支撑精度要求更高。

含尘气流通过时，颗粒物的捕集依靠五种基本机制共同作用，见表1。

表1 玻纤袋式中效过滤器的颗粒物捕集机制

捕集机制	作用原理	主要作用粒径	关键影响因素
拦截效应	颗粒随流线运动时与纤维表面接触并被粘附	0.5～5 μm	纤维直径、堆积密度
惯性效应	颗粒因惯性无法随气流绕行，撞击纤维并沉积	大于 5 μm	迎面风速、颗粒质量
扩散效应	微小颗粒受布朗运动支配，随机扩散至纤维表面被捕获	小于 0.2 μm	风速（越低作用越强）
静电效应	纤维表面电荷通过库仑力吸附带电颗粒	0.1～1 μm	驻极处理、环境湿度
筛分效应	积尘形成的粉尘层本身成为过滤介质	取决于粉尘层孔隙	积尘量、粉尘粒径分布

滤材的容尘能力与纤维堆积密度呈反向关系：堆积密度越低、孔隙率越高，粉尘可嵌入的深层空间越大，容尘量越高，但单次过滤效率相对下降。这一"效率—容尘"的权衡关系，是洁净室中效段选型的核心。蔡杰主编的《空气过滤器原理与应用》指出，中效阶段的效率并非由单根纤维直径单独决定，而由滤材厚度梯度、蓬松度与纤维表面特性共同决定。许钟麟在《空气洁净技术原理》（第三版）中强调，中效段应遵循"初阻力宜低、终阻力宜明确"的设计准则，避免占用过多风机余压。

三、效率分级与国内外标准对照

国内外对中效过滤器的分级方法存在差异：欧洲 EN 779:2012 采用 F5～F9 分级；ISO 16890-1:2016 转向以 ePM1、ePM2.5、ePM10 的颗粒物质量分数表征；美国 ASHRAE Standard 52.2-2017 以 MERV 值划分；我国 GB/T 14295-2008《空气过滤器》划分中效 1、中效 2、中效 3 等类别。洁净室相关标准方面，GB 50073-2013《洁净厂房设计规范》与 ISO 14644-1:2015 对洁净度等级作出规定，GB 50457-2019《医药工业洁净厂房设计标准》对制药洁净区的空气处理链条提出了具体要求。分级对照关系见表2。

表2 中效过滤器国内外分级对照

GB/T 14295-2008	EN 779:2012	ISO 16890-1:2016	ASHRAE 52.2-2017	0.4 μm 颗粒计数效率
中效 1	F5	ISO Coarse 75% / ePM10 50%	MERV 9～11	40%～60%
中效 2	F6～F7	ePM2.5 50% / ePM1 50%	MERV 12～13	60%～90%
中效 3	F8～F9	ePM1 70% 及以上	MERV 14～15	90%～98%

四、洁净室空气处理中的层级配置

洁净室空气处理通常采用三级或四级过滤配置。玻纤袋式中效过滤器一般设置于组合式空调机组的中效段，位于初效过滤器之后、终端高效过滤器之前，功能定位是"承上启下"：向上承接初效段未能拦截的细小颗粒，向下降低终端高效过滤器的进风含尘浓度，从而延长其使用周期。W. Whyte 在《Cleanroom Technology: Fundamentals of Design, Testing and Operation》中提出，洁净室终端过滤器寿命对上游过滤效率呈明显敏感性，中效段效率等级每提升一个档位，终端高效过滤器的更换周期可获得可观延长。典型配置见表3。

表3 洁净室空气处理系统过滤层级配置

过滤层级	常见效率等级	安装位置	主要作用	终阻力控制 (Pa)
初效	G3～G4	新风入口段、回风入口段	拦截大于 5 μm 的大颗粒与絮状物	150～250
中效	F6～F9（玻纤袋式）	风机段后、表冷段前后	控制 0.5～5 μm 颗粒物	200～350
亚高效	H10～H11	送风末端之前	进一步降低送风含尘浓度	300～450
高效	H13～H14	送风口终端	截留 0.3 μm 以上颗粒与微生物	400～600

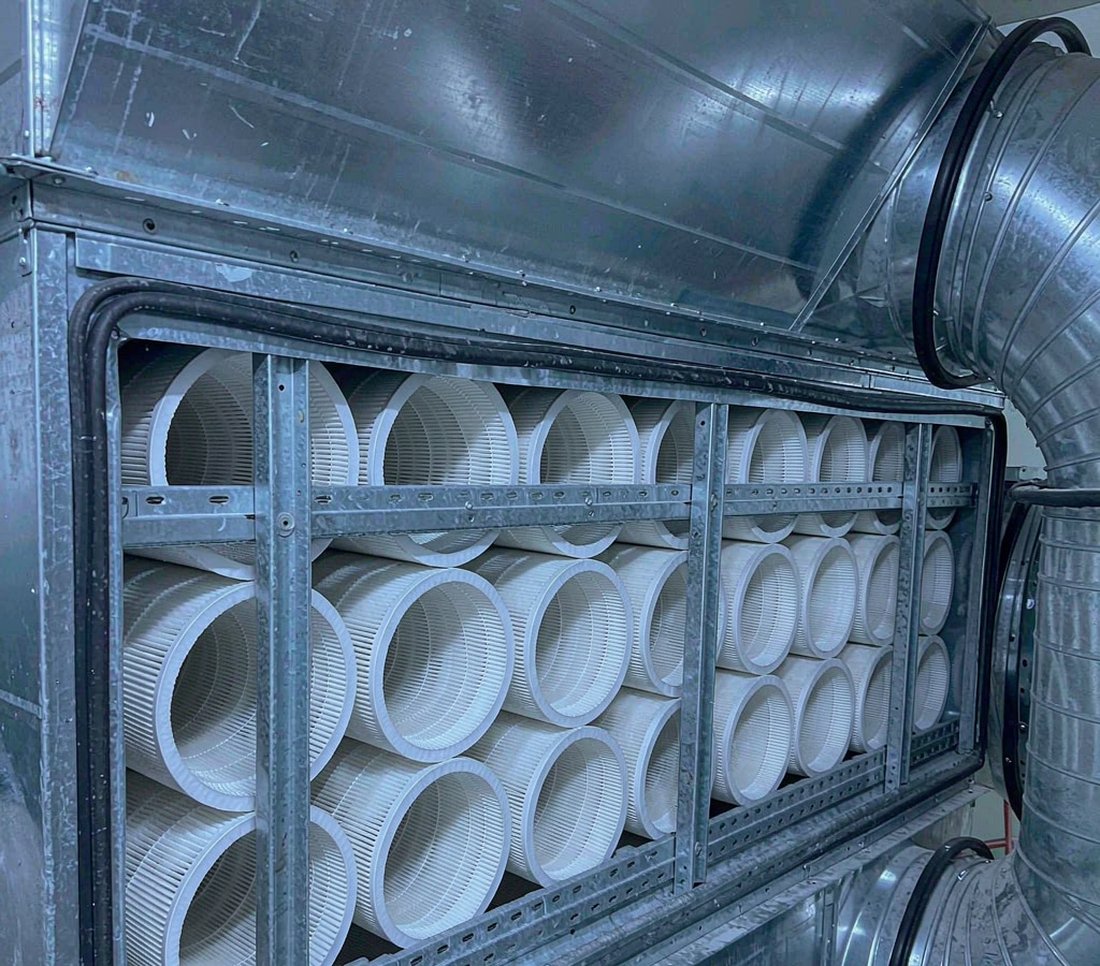

图2 洁净室组合式空气处理机组中效过滤段过滤器组安装实景

五、主要技术参数

选型参数涵盖外形尺寸、袋数、有效过滤面积、效率等级、初阻力与容尘量等，不同参数之间存在相互制约关系。GB/T 14295-2008 规定了试验方法与参数标注要求，ISO 16890-1:2016 进一步要求标注分级所依据的颗粒物粒径区间。常用规格与参数见表4。

表4 玻纤袋式中效过滤器典型技术参数

项目	典型参数	说明
外框材质	镀锌钢板 / 铝合金 / 不锈钢	不锈钢适用于高湿、洁净等级较高的场合
滤材	玻璃纤维无纺布（可玻纤与聚酯复合）	渐进式密度结构利于容尘
效率等级	F6 / F7 / F8 / F9；中效 2、中效 3	按 GB/T 14295 与 EN 779 双标注
常用外形尺寸 (mm)	592×592×600、592×287×600、287×592×600、610×610×292	适配标准机组模数
袋数	4 / 6 / 8 / 10 袋	袋数越多，阻力越低
有效过滤面积 (m²)	3.2～11.5	约为迎风面积的 6～12 倍
额定风量 (m³/h)	800～3400	对应迎面风速 0.5～1.5 m/s
初阻力 (Pa)	50～120	随效率等级与风量变化
建议终阻力 (Pa)	180～350	约为初阻力的 2 倍
容尘量 (g)	350～1200	与滤材基重、袋长相关
长期耐温 (℃)	120～250	随粘合剂体系不同而变化
瞬时耐温 (℃)	300	短时工况
分隔件	热熔胶条 / 铝合金分隔	防止滤袋贴合
密封方式	聚氨酯发泡胶密封 + 密封条	控制边框旁通泄漏

六、阻力特性与能耗分析

阻力是运行能耗的直接来源。过滤器总阻力由滤材结构阻力与积尘后附加的粉尘层阻力组成，结构阻力与迎面风速呈指数关系，可近似表达为 ΔP = ΔP₀ + k·v^1.7～2.0，式中 ΔP₀ 为滤材固有阻力，v 为迎面风速，k 为与滤材结构相关的系数。迎面风速是阻力控制中较为灵敏的变量：风速每提升 20%，阻力可上升约 40%～50%，风机能耗随之抬升。某 592×592×600 mm、6 袋 F7 产品的阻力实测典型值见表5。

表5 单台玻纤袋式中效过滤器阻力特性（592×592×600 mm，6 袋，F7）

单台风量 (m³/h)	迎面风速 (m/s)	初阻力 (Pa)	积尘至容尘量半程 (Pa)	建议终阻力 (Pa)	过滤段功耗估算 (W)
600	0.48	52	95	200	9
900	0.71	68	125	220	17
1200	0.95	92	165	250	31
1500	1.19	124	210	300	52
1800	1.43	165	265	350	83

由表5可见，将迎面风速控制在 0.7～1.0 m/s 区间，可在效率、阻力与设备体积之间取得较好平衡；当迎面风速超过 1.4 m/s 时，初阻力迅速抬升，滤袋振动变形与纤维脱落的风险同步增加。Filtration + Separation 与 Indoor Air 刊载的多项过滤系统研究亦表明，中效段的风速控制对系统全生命周期能耗的贡献比例不可忽视。

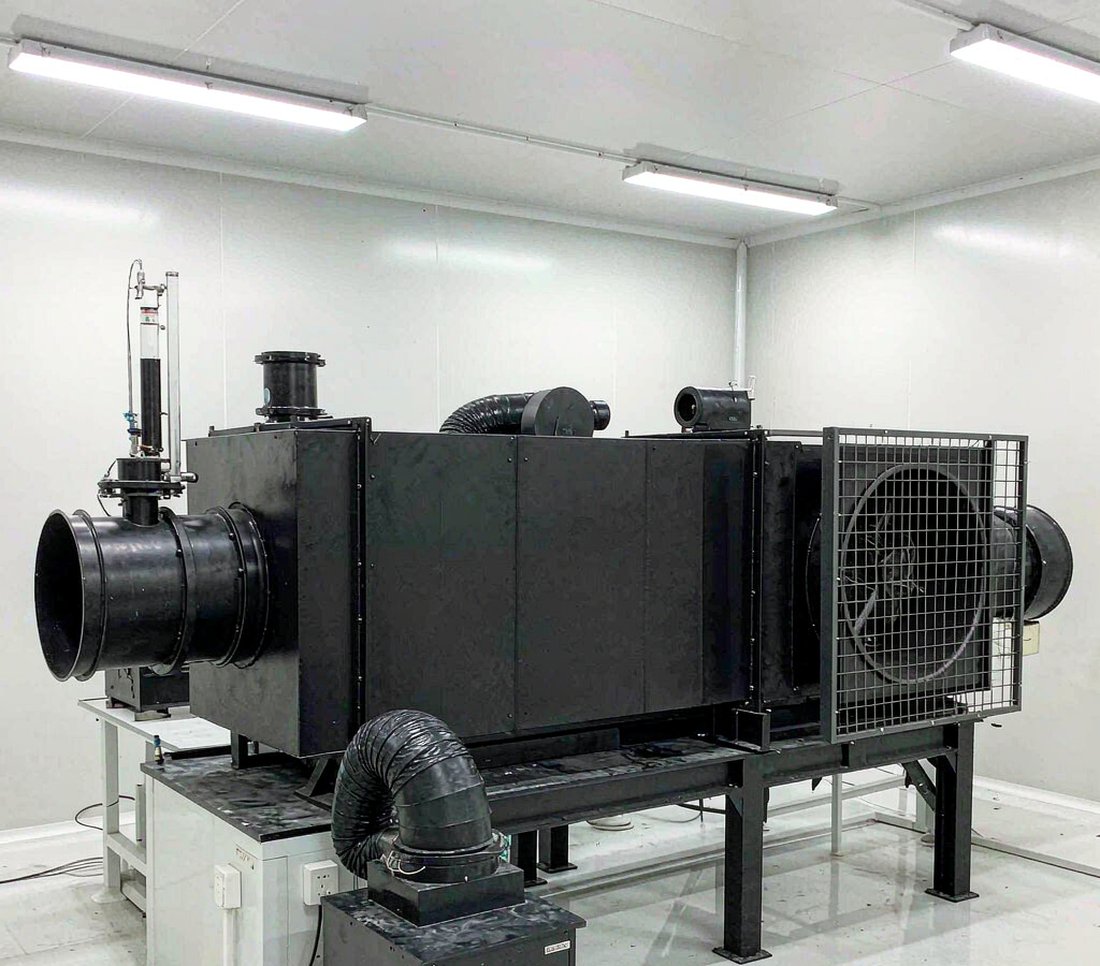

图3 玻纤袋式中效过滤器阻力与效率检测用风道式试验装置

七、容尘量与更换周期

容尘量指过滤器在规定终阻力条件下所能容纳的试验粉尘质量。ASHRAE Standard 52.2-2017 规定以标准人工尘递增发生、逐级测量效率与阻力，直至达到规定终阻力；ISO 16890-1:2016 采用与大气气溶胶粒径分布更接近的试验尘，对实际工况的指示性更强。玻纤袋式产品的容尘量受滤材基重、袋数、袋长与迎风面积共同影响，袋越长、袋数越多，粉尘在纤维深层分布的容积越大。不同应用环境下的更换周期估算见表6。

表6 不同应用环境下玻纤袋式中效过滤器的更换周期估算

应用环境	入口含尘浓度 (mg/m³)	预估容尘量 (g)	预估更换周期 (月)	年更换次数
洁净室新风段（城市大气环境）	0.05～0.15	600～900	8～12	1～2
电子厂房回风过滤段	0.01～0.05	800～1200	12～18	1
制药洁净区空调段	0.05～0.20	500～800	6～10	1～2
食品洁净车间（高湿工况）	0.10～0.30	400～700	4～8	2～3
涂装与印刷前置过滤段	0.30～1.00	350～600	2～4	3～6

表中周期为常规运行条件下的统计估算值，实际更换时机仍应以阻力监测数据为准。

八、洁净室选型与安装要点

选型需同时考虑空气动力性能、结构适配性与工况耐受性。涂光备在《制药工业的洁净与空调》中提出，洁净空调系统的过滤配置应服从工艺洁净度等级与换气次数的要求，中效段应与初效、高效段形成效率梯度合理的组合，避免出现"前段过密、后段负担不足"的配置失衡。选型与安装要点见表7。

表7 选型与安装要点

环节	要点	判定依据
效率等级确定	按洁净度等级与上游初效效率选择 F6～F9	ISO 14644-1:2015、GB 50073-2013
风量匹配	迎面风速控制在 0.7～1.0 m/s	初阻力不高于 100 Pa
袋长与袋数	在机组净空允许范围内选用长袋、多袋	有效过滤面积与迎风面积比值
框架适配	外框尺寸与机组导轨模数一致，预留检修空间	机组设计图纸
密封处理	边框、袋口与导轨间设置密封条并均匀压紧	发烟检漏无可见旁通
均流措施	过滤器前设置均流板，避免局部风速超限	面风速各测点偏差不超过 15%
化学兼容性	确认气流中酸碱成分与玻纤滤材的相容性	滤材供应商耐化学性数据
防潮设计	高湿工况加装除湿或预热段，避免滤材结露	过滤段相对湿度低于 85%

九、运行监测与维护策略

维护以阻力监测为主线。由于玻纤滤材脆性较大，滤袋在长期振动与反复压差波动下存在断裂可能，因此除阻力外还需对滤袋完整性进行周期性检查。维护项目与限值见表8。

表8 运行监测项目与控制限值

监测项目	监测频次	控制限值	异常处理措施
过滤段阻力	连续监测或每周记录	初阻力上下浮动不超过 20%	偏离即排查漏风、堵袋或仪表故障
更换触发阻力	连续监测	初阻力的 1.5～2.0 倍	整组更换滤袋并记录初阻力
面风速均匀性	每季度	各测点偏差不超过 15%	调整均流板或重新分配风量
边框密封性	每半年	无明显旁通泄漏	更换密封条并重新压紧
滤袋完整性	每季度	无破洞、脱线与明显变形	单袋更换或整组更换
积尘外观	每季度	无结露、无霉斑、无板结	排查除湿与预热段运行状态

十、典型应用场景

结合洁净度等级与工艺特征，玻纤袋式中效过滤器在以下场景中应用较为集中：

1. 电子与半导体厂房：洁净等级多为 ISO 5～ISO 7，回风比例高，要求滤材低发尘、结构稳定。

2. 医药工业洁净厂房：按 GB 50457-2019 要求，A、B 级洁净区空调系统需设置阻漏式终端过滤，中效段的稳定性直接关系验证结果的可重复性。

3. 生物安全实验室：送排风系统均需多级过滤，玻纤滤材的耐温与耐化学特性适配高温灭菌与消毒剂工况。

4. 食品与化妆品洁净车间：空气湿度波动较大，中效段需兼顾耐湿性与易更换性。

5. 精密仪器与光学装配车间：对亚微米级颗粒敏感，中效段与终端高效段形成串联保护。

十一、常见问题解答

问1：玻纤袋式中效过滤器与合成纤维袋式产品应如何取舍？

答：气流温度长期高于 80 ℃、或含弱酸弱碱及有机溶剂成分时，玻璃纤维滤材的化学惰性与耐温性更为适配；常温、高湿且粉尘浓度较低的工况，合成纤维滤材的耐折性与抗湿蓬松性表现更均衡。

问2：过滤段阻力升高到何种程度应当更换？

答：当运行阻力达到初阻力的 1.5～2.0 倍即应更换。F7 级玻纤袋式产品在洁净室新风段的初阻力约为 68～92 Pa，对应更换阻力多在 220～250 Pa 区间。

问3：滤袋能否清洗后复用？

答：不建议。玻璃纤维为脆性材料，水洗与刷洗会造成纤维断裂与滤层结构破坏，清洗后虽能降低阻力，但效率下降幅度大且纤维脱落风险上升。

问4：玻纤滤材是否会产生纤维脱落并对洁净室造成污染？

答：合格产品在出气面设置保护层并采用热熔胶封边工艺，正常工况下纤维脱落量极低；下游的亚高效或终端高效过滤器可对可能的脱落纤维形成拦截。安装与更换时应避免剧烈拍打滤袋。

问5：如何判断所选效率等级是否合适？

答：可从三个维度校核：终端高效过滤器的实际更换周期是否明显短于设计值；中效段的更换频次是否过于频繁；洁净室实测悬浮粒子浓度在静态与动态条件下是否稳定达标。任一项持续偏离，即说明效率等级或风量配置需要调整。
